4倍3090Ti性能所言不虚？RTX 4090显卡游民首测

革新的架构规格

还是老规矩，我们先从架构规格说起，这也是大多数玩家最关心的部分。

像往常一样，NVIDIA Ada架构的旗舰游戏芯片代号为AD102，采用台积电为NVIDIA定制的TSMC 4N工艺，据说制程为 4nm，集成了763亿晶体管，是上代GA102的2.7倍，但核心面积却缩小了，将控制基本控制在上代旗舰的范围内，功耗性能比也成倍提升。

完整的AD102由12个GPC构成，每个GPC包含6个TPC，共72个TPC。每个TPC又有两组SM，一共有144个SM。显存控制器内建12个32bit端口，显存位宽一共384bit。

完整的AD102核心

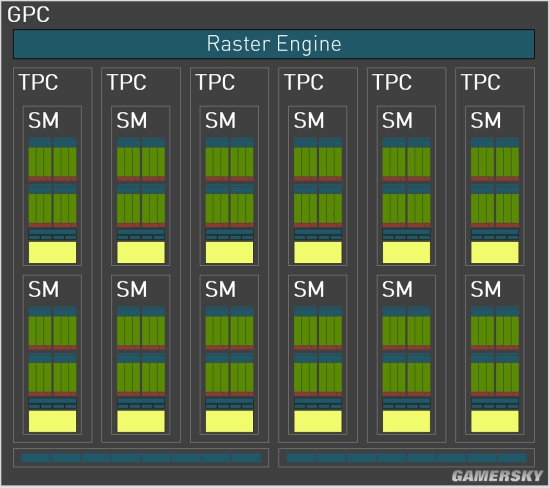

AD102的GPC

Ada总体上延续了上一代Ampere的结构设计，从SM到GPC，各个组成单位的规格基本一致。

每个SM里包含64个FP32单元和64个FP32/INT32单元，可视作共有128个FP32单元。32位浮点运算是进行着色渲染时的主要动作，即CUDA的主要功能，因而每个SM算128个CUDA，完整的AD102共有18432个CUDA（流处理器）。

纹理单元、RT单元、Tensor单元这些配置数量也都跟上一代SM相同，每个SM分别有4个纹理单元、1个RT单元、4个Tensor单元。完整的AD102共有576个纹理单元、144个RT单元、576个Tensor单元。

每个GPC配置两组ROPs，每组8个，完整的AD102共有192个ROPs。

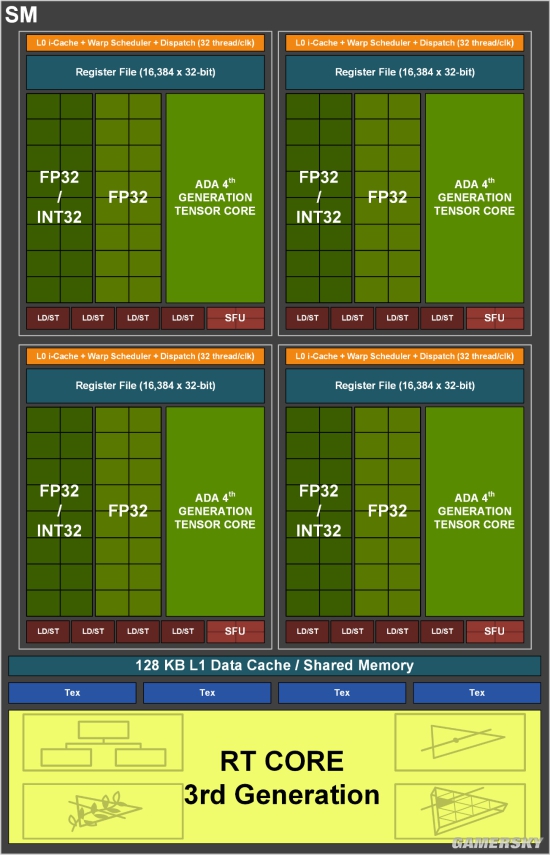

AD102的SM簇

第一个重点来了，RTX 4090并非采用满血的AD102芯片，而是关闭了8组TPC，下图可以看到，相应的CUDA、纹理单元、RT、Tensor以及ROPs都有所减少。

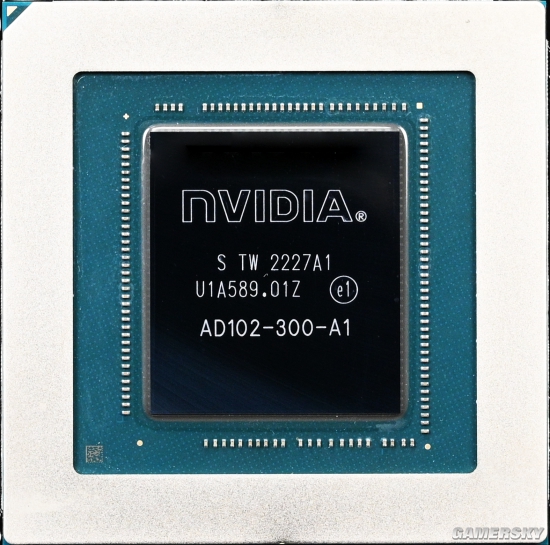

RTX 4090的AD102-300芯片实物特写

RTX 4090的GPU规格构成AD102-300

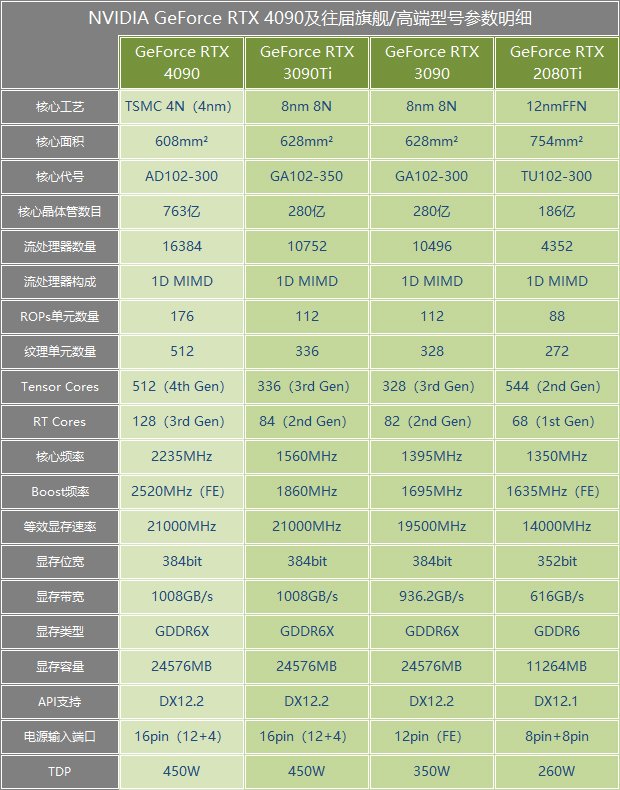

RTX 4090具体规格如下表：

简单一算就可得知，RTX 4090的AD102-300满血度大约为88%左右，这要比RTX 3090小得多，后者只关了一组TPC，满血度达到97%。凭借制程提升一倍的TSMC 4N工艺，RTX 4090的基础核心频率就突破了2000MHz，boost更是高达2520MHz。这还是FE版本的设定，AIC的非公版应该还有一定的提升空间。

竞争对手AMD的尚不能匹敌GeForce 30系，NVIDIA十分游刃有余，为未来可能存在的更高阶旗舰（RTX 4090Ti、TITAN？）留下很大的想象空间。可以肯定的是，它的性能提升不会像RTX 3090Ti比3090那样聊胜于无。

另有一种说法是NVIDIA原本将RTX 4090的TGP设定为600W，或许考虑到风冷难以承受，会极大增加AIC的设计难度，故而保留在上代门槛450W以内。这样但凡能支持RTX 3090Ti的PC，可以不顾虑电源直接使用RTX 4090。

显存方面，RTX 4090采用的型号、频率、位宽与RTX 3090Ti完全一样。
