规格参数浅析
在进入测试环节之前,按老规矩我们先为了大家介绍RTX 4070的各项规格参数。

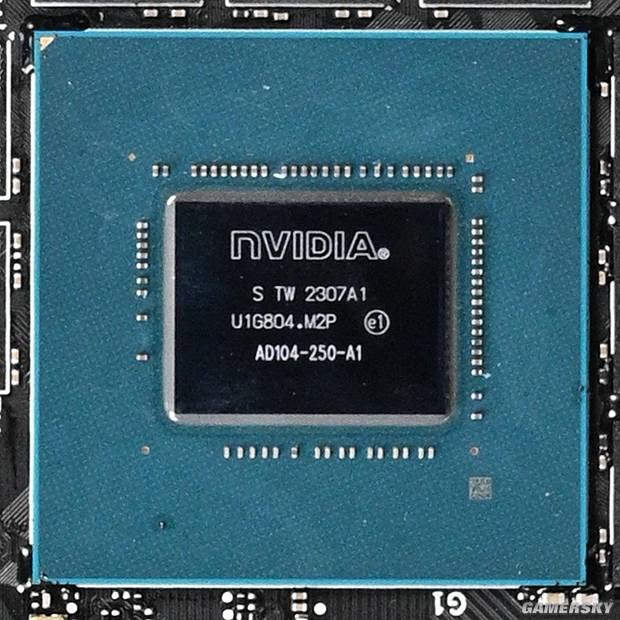

RTX 4070的原生GPU芯片AD104并不是陌生人,它在RTX 4070Ti上就与我们见面了。从芯片后缀上看,RTX 4070Ti的AD104-400很大可能是个满血的芯片,那么RTX 4070的AD104-250则是在其基础上削减了一定规格得来。

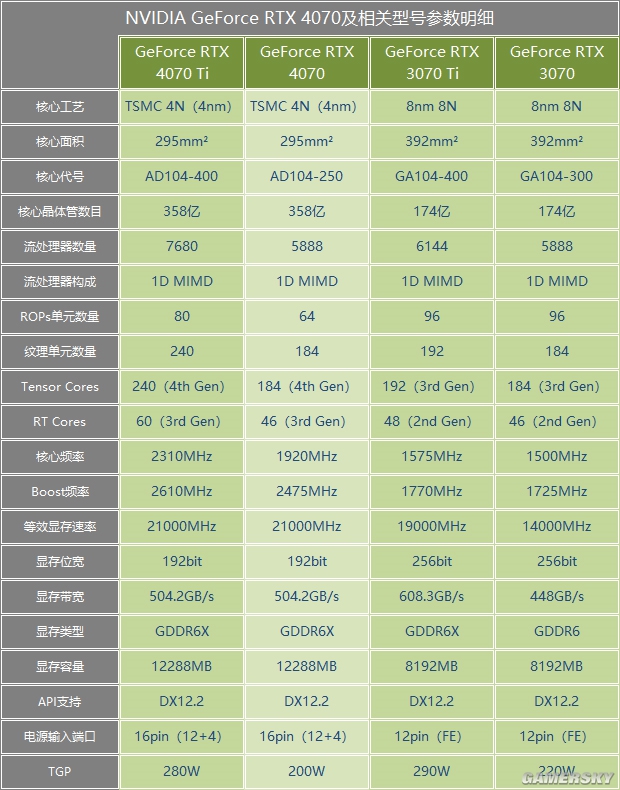

喜闻乐见的对比表格如下:
AD104是第一款该定位上采用192bit显存接口的GPU芯片,可能是考虑到当前GDDR6X的性能实在是有些过剩,为别的机构腾出一点空间也好,一切都是根据数据流水的均衡配比的,并不存在什么刻意的“阉割”。这个定位配给256bit已经十几年了,要缩水也不用等到这个时候。
对比以上两者架构图,可以看到RTX 4070比RTX 4070Ti减少了一个GPU+一个TPC,一共是14个SM簇。每个SM有128个FP32单元的流处理器,那么便一共少了1792个流处理器。相应的Tensor单元、RT单元、纹理单元以及ROPs单元也随着GPC和TPC的变动而变动,具体规格变化可查阅以上表格,这里不再赘述。
值得一提的是显存接口没变,依然是192bi。另外巧的是,RTX 4070的规格跟它的上一代对应款RTX 3070有几分相似,比如FP32单元都是5888个,纹理单元都是184个,此外RT和Tensor单元也相同。所以两者之间的对比可以较为直观和准确的看出两代架构和技术对性能的影响。
