影驰RTX 5090 D大将显卡评测：DLSS4催生2.6倍4090 D的帧率

显卡规格参数：

按照惯例，我们还是给大家列了一个表，以便大家对影驰RTX 5090 D大将及其相关显卡的参数有一个直观的了解。

相较于RTX 4090和RTX 4090 D，全新的RTX 5090 D各方面都有加强，尤其是在晶体管数量上，其数量直接提升了20%以上。

而得益于GDDR6以及32GB的显存优势，RTX 5090 D的显存带宽直接打到了1792GB/s，相比之下RTX 4090及RTX 4090 D也仅有1008GB/s。可以说在应对高分辨率游戏时，RTX 5090 D会显得更加游刃有余。

此外，就是RTX 5090 D升级了第五代Tensor核心以及第四代RT核心，在数目上较上一代也是大幅提升。

最后，就是其显卡接口也变成了PCIe Gen5，真正可以发挥PCIe 5.0 CPU通道的作用了。

比较遗憾的是，截至发稿，GPU-Z仍无法正常识别到影驰RTX 5090 D大将显卡的参数，不过通过仅有的信息可以发现，影驰RTX 5090 D大将的核心Boost频率为2407MHz，属于和公版显卡相同的水平。

完整Blackwel架构图

完整的Blackwell架构核心拥有12个GPC，内含8组TPC，每组TPC包含2个SM簇，共计96组TPC和192个SM簇，搭配16个32bit的内存控制器，显存带宽达到了512bit。

RTX 5090D架构图

相比完整的Blackwell架构，RTX 5090 D砍掉了1个GPC以及3个GPC的各一组TPC。同时砍掉了1个NVEND和2个NVDEC。

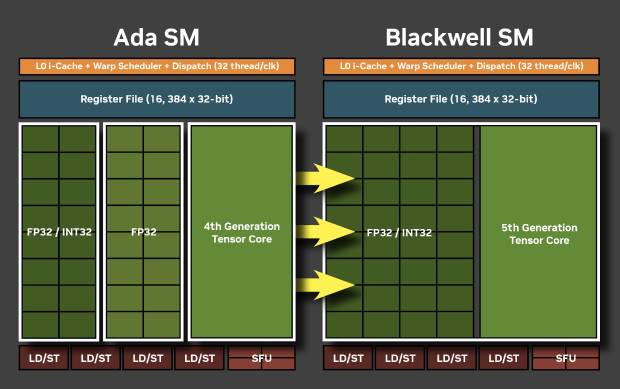

在SM簇方面，Blackwell架构较Ada Lovelace架构也有改进。

在Ada Lovelace架构的SM簇中，其中每个寄存器中的16个CUDA核心负责处理器FP32+INT32运算，另外 16个CUDA核心则专门处理FP32运算。

在Blackwell中，每个寄存器中的32个CUDA核心同时具有并发处理FP32+INT32 运算的功能。

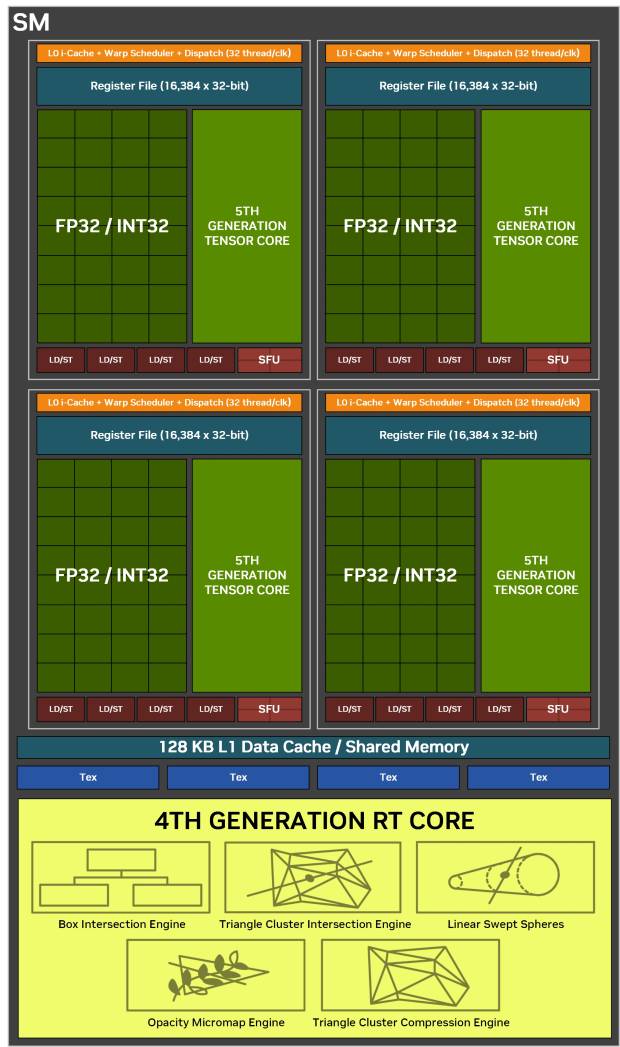

不过，每组SM簇中仍然是分为4个寄存器，每个寄存器含有32个CUDA核心和1个第五代Tensor核心以及1个第四代RT核心。

所以，综上所述，GB202-250的规格应该是：

170（SM簇）*4（寄存器）=680（寄存器）

680（寄存器）*1（Tensor核心）=680（第五代Tensor核心）

170（SM簇）*1（RT核心）=170（第四代RT核心）

170（SM簇）*128（CUDA核心）=21760（CUDA核心）

170（SM簇）*128（L1缓存）=21760KB（L1缓存）

16（显存控制器）*32（位宽）=512bit（显存位宽）
