影驰RTX 5090 D大将显卡评测：DLSS4催生2.6倍4090 D的帧率

影驰RTX 5090 D大将拆解：

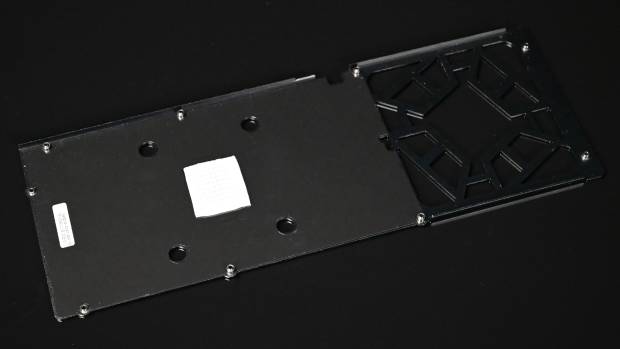

首先在背板方面，该显卡在其GPU的背面带有一个导热硅脂垫，其GPU背面的热量可以直接传递到背板上面，来进行辅助散热。

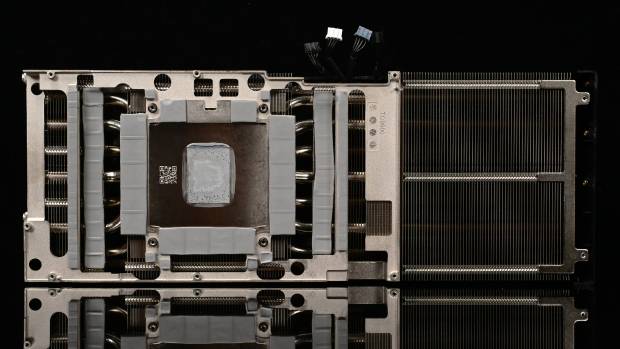

在散热器方面，该显卡采用了7根8mm热管加纯铜一体式散热底座的组合，其GPU和显存的热量被一体式散热底座吸收后，通过热管传递到散热鳍片上，再被3个风扇带走。

同时，在电感和DrMos方面，该显卡在散热器上也设有导热硅脂垫，能够起到辅助散热的作用。

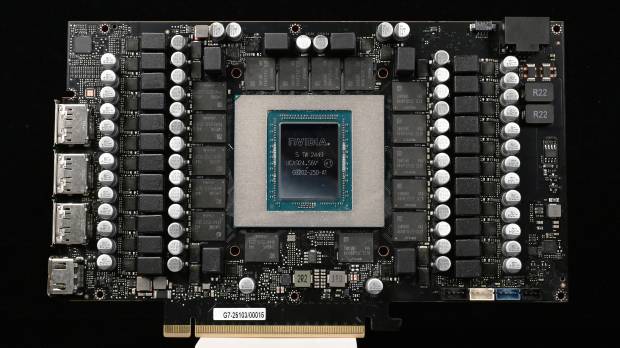

影驰RTX 5090 D大将PCB

其PCB相较于显卡则显得略小一些，整个PCB的尺寸为213mm*175mm（含金手指）。

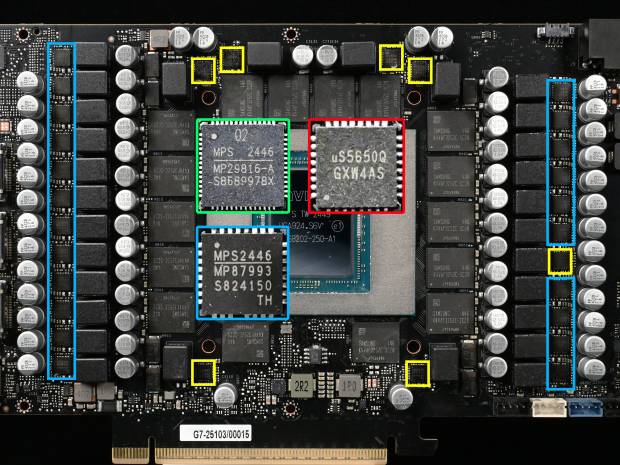

其显卡为22+7相供电设计，其中GPU供电为22相，显存供电7相，每相均采用了一个MPS的MP87993 DrMos。

核心PWM芯片同样是MPS的MP29816-A。

显存PWM芯片则是UPI的uS5650Q。

显存颗粒是来自三星的K4VAF325ZC-SC28。为GDDR7显存颗粒，单颗容量为2GB，围绕GPU共计16颗构成了32GB的总显存容量。

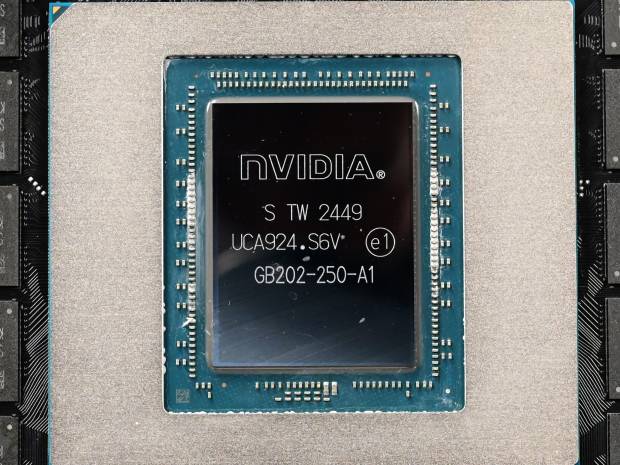

影驰RTX 5090 D大将采用的GB202-250-A1显示核心
