DX11中端卡！GeForce GTX 465全球同步首发详测

[导读：Fermi中端继承人]

3月份NVIDIA终于发布了令众人翘首以盼的GF100高端旗舰——GTX 480/470，大红大紫的表现使其大放异彩。之后的数日GTX 480/470一直都是各个媒体以及论坛显卡版块儿的热点话题，稍有些风吹草动便会引来无数人围观。有关GTX 480/470的文章下面“楼盖楼”的情景我们已经是屡见不鲜，讨论的话题也无外乎到底是N卡更强还是A卡更好、谁的DX11性能更强、GTX 480/470的功耗温度如何如何等等等等。作为评测编辑笔者也亲身见证了GTX 480/470发布至今的一路风风雨雨，体验了关于N饭与A饭众多的“口水战役”，更是见识了各位玩家极其丰富的理论知识和犀利的辩驳能力。而时至今日，有关于GTX 480/470的种种算是告一段落，因为我们即将迎来一款中端Fermi产品，也就是NVIDIA的第三款DX11显卡——GTX 465。陈词滥调的开篇想必大家也看得多了，笔者这里就不在啰嗦，直接切入正题。

GF100再精简 GTX 465规格一览

众所周知，不管是NVIDIA还是ATI，旗舰版本后的中端产品都是保留核心并进行规格削减而来，此次的GTX 465也不例外。和高端的GTX 480/470一样，GTX 465同样基于GF100核心，只不过由GTX 470再次精简，至于GF100核心架构，我们在《迟来的DX11王者！GeForce GTX 480/470全球同步首发详测》一文中已经详细介绍，这里就不再一一赘述。目前新版的GPU-Z 0.4.3已经能完整的识别GTX 465规格，具体如下：

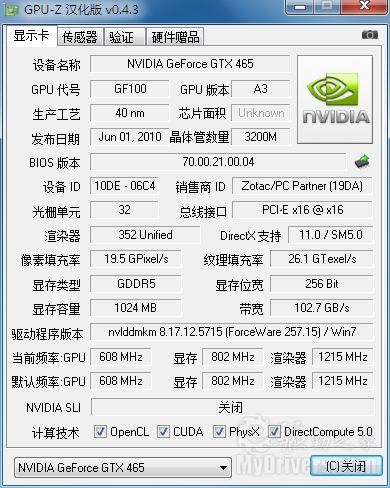

GTX 465 GPU-Z信息

可以看到，GTX 465仅保留了352个流处理器和32个光栅处理单元，核心频率/Shader频率与GTX 470一样为608/1215MHz，不过显存规格精简到1024MB/256bit，同样采用了GDDR5显存颗粒，频率下降到802MHz（等效为3208MHz）。带宽102.7GB/s，像素填充率19.5GP/s，纹理填充率26.1GT/s。由于流处理器由GTX 470的448削减到352，减少了96个之多。光栅单元也减少了8个，另外加上显存容量、位宽以及频率的全面下降，可以断定GTX 465相比GTX 470性能方面应该下降幅度不小，甚至有可能弱于HD 5850。如此以来，GTX 465的直接对手就成了HD 5830。

GTX 480到GTX 470再到GTX 465的规格递减，虽然使得产品良品率有所提高，核心温度也会相应下降，但是从热设计功耗来看，GTX 465并未比GTX 470低多少。我们知道由GTX 480到GTX 470到GTX 465仅仅是简单的屏蔽，这种做法无可厚非，不管是N卡还是A卡都会这么做，但是到了成本昂贵体积庞大的GF100核心身上，还会不会收到良好的效果呢？大量的晶体管浪费，并且PCB设计也与GTX 470如出一辙，所以成本方面势必不会低，以上种种问题还需我们实际检验。
