N卡二当家 GeForce GTX 570详尽评测

性价比版GF110

正如我们上个月已经准确估计到GeForce GTX 570的存在一样，它的核心规格实际上也相当容易“预测”：GF110核心，屏蔽一组SM即可。

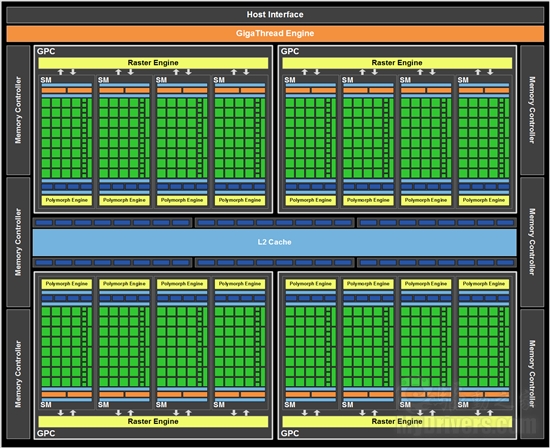

GF100/GF110核心架构

和GeForce GTX 580一样，GeForce GTX 570采用了Fermi架构改良版的GF110核心。其核心基本架构和GF100完全相同，依然包括主接口（Host Interface）、GigaThread引擎、四组图形处理器集群（GPC）、六个64位GDDR5显存控制器、六个ROP分区、768KB二级缓存。其中，每个GPC包含四组流式多处理器（SM）、四个PolyMorph Engine多形体引擎、一个Raster Engine光栅引擎。而每组SM内又包含32个流处理器（CUDA核心），整个GF110共计512个CUDA核心。GeForce GTX 580开启了全部的16组SM，而GeForce GTX 570则屏蔽其中一组，共有15组SM 480个CUDA核心。

如果你想要对Fermi架构GF110/GF100核心的设计、架构细节有更深入的了解，仍然可以参考我们在GeForce GTX 480/470首发评测中进行的详尽介绍。

在架构图不变的情况下，NVIDIA在GF110核心以及显卡的设计上，针对400系列暴露出来的问题和不足，进行了有针对性的改进。GeForce GTX 580所赢得的好评，很大程度上都来自于这些改进。而它的性价比版本GTX 570，自然也要将这些优良传统延续下来。

首先在核心设计上，GF110在宏观架构不变的情况下，对微观算法进行了优化增强，特别是对纹理过滤（Texture Filting）和Z轴压缩（Z-Cull）算法的更新，大大提升了指令执行效率。而通过采用台积电更加成熟的40nm制造工艺，重新流片的GF110核心良品率更高，并能够提供更大的频率提升空间。在完整512个CUDA核心的GeForce GTX 580已经能够批量上市的情况下，屏蔽一组SM后的480核心版GeForce GTX 570自然更不在话下。

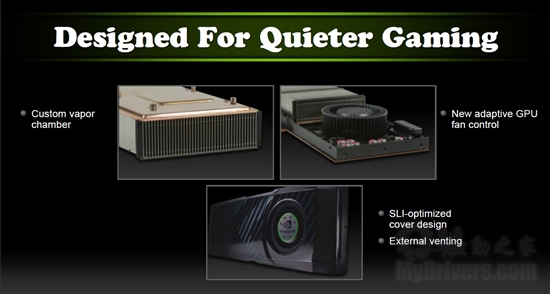

而在公版卡设计方面，GeForce GTX 570几乎全部继承了GeForce GTX 580身上的成功经验，通过取消热管，搭载采用真空腔均热板技术的散热器，以及更加有效的电源监控机制，GeForce GTX 570在运行功耗、温度、噪音这几大方面都有和GeForce GTX 580相仿的出色表现。并且由于核心经过简化，其实际功耗肯定较GeForce GTX 580更低。基于其基本设计和改进内容与GeForce GTX 580完全一致，在此我们就不再赘述，读者可以参考GeForce GTX 580评测中的介绍。

GeForce GTX 580/570设计改进
