GeForce GTX 570拆解图赏

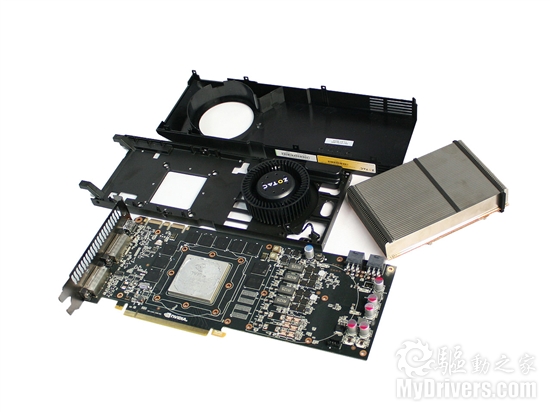

逐层分解

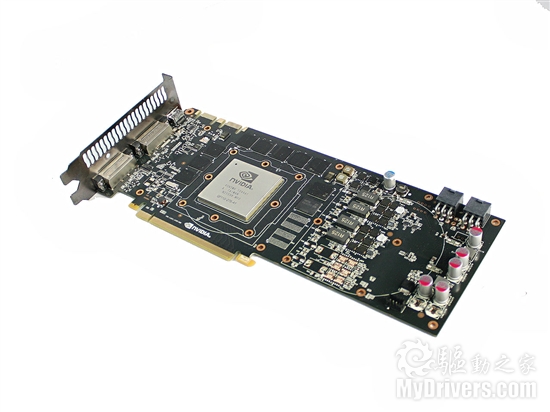

组合示意图

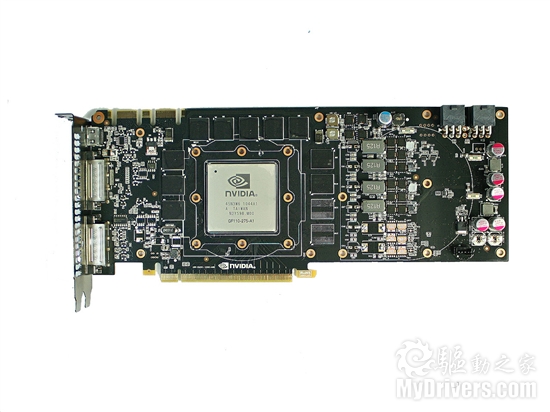

GeForce GTX 570 PCB

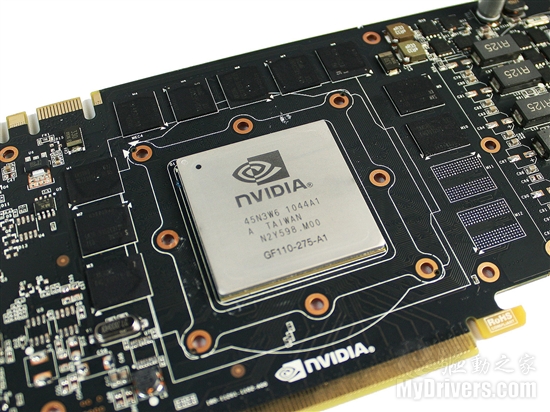

同样的GF110核心,简化的只是两颗显存

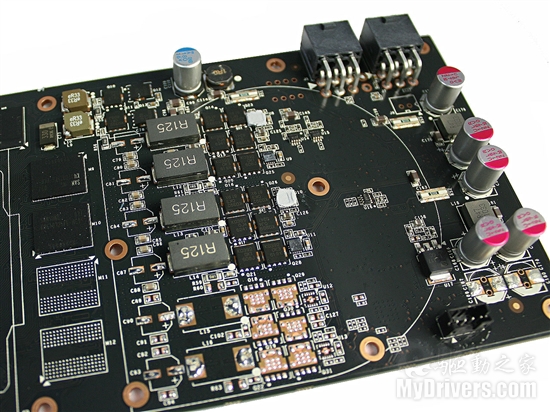

供电部分同样做出简化,核心供电由6相减为4相

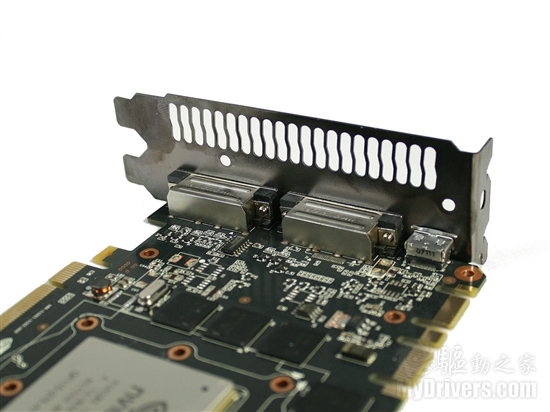

显示输出部分

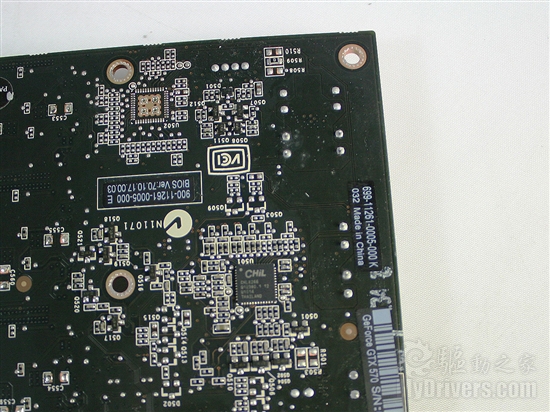

PCB背面的CHL8266数字PWM主控芯片
整体设计完全继承自GTX 580
上一页 1 2 3 4 5 6 7 8 9 10 11 下一页 友情提示:支持键盘左右键“← →”翻页
