N卡二当家 GeForce GTX 570详尽评测

GeForce GTX 570规格解析

从型号命名可以看出，GeForce GTX 570的市场定位是要替代GeForce GTX 470。不过从实际规格来看，它更加接近于上代旗舰GeForce GTX 480，设计上又源自当前的旗舰显卡GeForce GTX 580。从下面的这张规格表中，我们就可以看出其集三家特色于一身的独特位置：

从核心角度，GeForce GTX 570和GeForce GTX 580同为GF110，因此能够有更高的默认频率设定，同等条件下更低的功耗、发热量、噪音，这也是它跻身GeForce 500系列的关键。

从CUDA核心/流处理器单元的设置角度，GeForce GTX 570又和GeForce GTX 480完全相同。也就是说，从GeForce 400系列到GeForce 500系列，NVIDIA将次高端显卡的规格设置提高了一个等级，GTX 570已经有了PK前辈老大哥的资本。

而从显存设置的角度来看，GeForce GTX 570回到了自己的市场定位，显存容量、显存位宽都和GeForce GTX 470一致，低于GTX x80旗舰卡的水准。

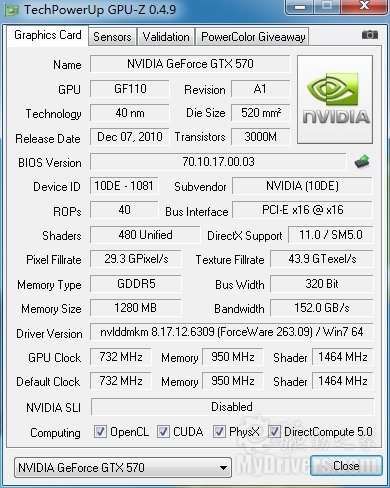

GeForce GTX 570 GPU-Z识别信息

正是这样各方面平衡的综合体，才造就了今天的GeForce GTX 570。其公版卡设计与GeForce GTX 580如出一辙，双槽散热设计，全长10.5英寸（26.7厘米），支持三路SLI，提供两组双链接DVI和一组mini HDMI接口视频输出，但辅助供电接口由6-pin + 8-pin削减为双6pin。特色技术方面，3D Vision立体幻镜、PhysX物理加速、CUDA通用计算加速等熟悉的面孔也不会缺席。

这里笔者还想再讨论一个问题。今年上半年Fermi架构首次出山时，NVIDIA是同步推出的GeForce GTX 480和GeForce GTX 470。相比之下，GeForce GTX 580/570设计同样相似，当时同步发布应当也没有太大的问题。但NVIDIA这一次则是选择间隔一个月，先发布旗舰GeForce GTX 580，再推出GeForce GTX 570。分析其背后的原因，可能在于GeForce GTX 580开发的进度相当紧张，从改良设计，新卡研发，晶圆流片、量产到显卡上市总共也不过半年时间，在上月GeForce GTX 580发布时，产出的晶圆、芯片数量应当不会太多。因此，NVIDIA选择挑拣出完整可开启全部CUDA核心的芯片推出GeForce GTX 580，只满足骨灰玩家的少量需求即可。而在积累了一个月时间的产量后，可用于GTX 570的15组SM GF110芯片已经有了一定的数量，此时正式发布GeForce GTX 570，不仅能够提供给更广泛玩家充足的供货，还能抢在对手Radeon HD 6970/6950前再吸引一次眼球，无论从各个角度来看都是更加精明的选择。
