完美的旗舰卡！AMD Radeon HD 7970国内同步首发评测

Radeon HD 7970定位、规格、价格概况

首发产品方面，本次“南方群岛”率先登场是曝光已久定位最高的Radeon HD 7900系列，依然以A卡自2000系列以来标志性的"Radeon HD”作为命名前缀，而之前有关AMD可能会放弃Radeon品牌或者取消HD标识的传言自然是不攻自破了。不过目前到位仅的有最高端的Radeon HD 7970，稍微次之的Radeon HD 7950实卡至今没有踪影，恐怕至少也要等到农历新年过后的二三月份了。

产品定位方面，Radeon HD 7970号称目前最快、最先进的显卡，而且在诸多地方都堪称“第一”：第一款采用28nm工艺制程GPU显卡、第一款支持DX 11.1的显卡，第一款采用AMD全新GCN架构的显卡，第一款支持PCI-E 3.0的显卡等等。这些诸多“第一”汇聚到一块儿，使得Radeon HD 7970注定是AMD显卡历史上的一款革命颠覆性产品。

Radeon HD 7970 Tahiti 核心

核心方面，Radeon HD 7970采用了代号Tahiti XT的GCN架构图形芯片，基于台积电最新的28nm工艺制程打造，核心集成了43.13亿个晶体管，准确的说是4312711873个。关于这一点，还有些小小的花絮，想当初GlobalFoundries能把推土机核心的晶体管数量从20亿个修正到12亿个，而反观台积电却能将晶体管数量精确到个位数，差距实在不是一般的大，看来AMD这回算是找对主了。

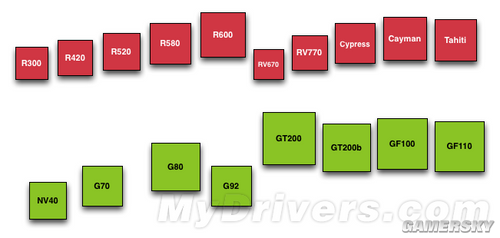

拥有43亿晶体管的Tahiti已经算是相当小巧的了

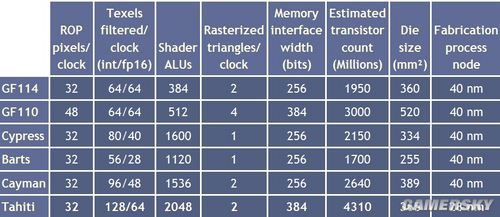

得益于28nm新工艺的加入，即便Radeon HD 7970的晶体管数量如此庞大（相比上代Radeon HD 6900核心的26.4亿个几乎翻了一倍），1D式的流处理器架构也要比以往4D、4+1D更加消耗晶体管，但核心面积却被控制在365平方毫米，这要比晶体管少的多的Radeon HD 6900 Cayman（389平方毫米）、Radeon HD 6800 Barts（255平方毫米）、Radeon HD 5800 Cypress（334平方毫米）等都要小巧。毫无疑问，除了核心可以做的更小之外，新工艺的加入势必也会对GPU的发热、功耗控制等大有裨益。

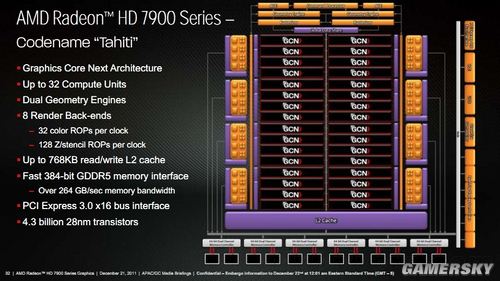

显卡规格上，Radeon HD 7970也丝毫不辱“南方方群岛”旗舰级产品的称号。上代顶级的Radeon HD 6970的1536个流处理器已经算是相当多了，而Radeon HD 7970则多达2048个GCN架构流处理器（准确的说法叫做ALU），被分为32个计算单元，每个单元有4组ALU阵列（不同于以往的SIMD），每个阵列包含16个1D式标量ALU。除此之外，还有两个几何引擎(Geometry Engine)、两个异步计算引擎(ACE)和八个渲染后端(Render Back-ends)，拥有128个纹理单元、32个色彩ROP单元和128个Z-Stencil ROP单元，详细架构可参看前面的GCN解析。

另外，之前有传言称Radeon HD 7970的2048个流处理器并非完整的的Tahiti核心，而是被隐藏了256个。消息一经爆料顿时让人想入非非，毕竟AMD历史上不管是CPU和是GPU都有过不少“开核”的先例，难道此次也不例外？但是Radeon HD 7970毕竟是AMD数年以来首款革命性的全新架构产品，即便是28nm良品率不理想，但一上来就被阉割的可能性并不太大。针对这个传闻，AMD公关部门的资深新闻发言人Chris Hook直截了当的予以否认：Tahiti XT没有隐藏核心。43亿个晶体管完整地用在了384bit显存控制器、32个CU中的2048个ALU上，这里没有空间放置目前不起作用的流处理器。所以，现在没有，今后也不会出现。

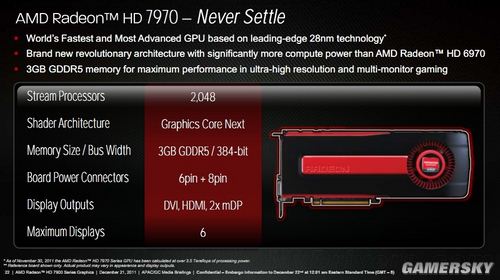

Radeon HD 7970公版默认核心频率设定在925MHz，比AMD近几代旗舰显卡都要高，浮点计算能力单精度3.79TFlops、双精度947GFlops（1TFLOPS等于1万亿次浮点指令，单精度和双精度依然是4:1）。搭配3GB GDDR5海量显存，384-bit位宽在AMD历史上是头一回，对手NVIDIA也仅使用过两次（G80和GF100）。显存等效频率5500MHz，带宽达到264GB/s（并非之前传言中的Rambus XDR2高速显存，目前的GDDR5能够提供的最大带宽依然没有问题）。

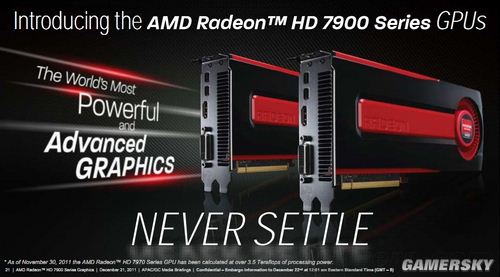

公版卡整体造型方面延续了近些年经典的的黑红配色，但尾部不再是方方正正的风格，变得更加圆润。具体功耗指标没有详细披露，但考虑到辅助供电接口只是6+8pin，并未达到双8pin，表明即使是在超频状态下功耗也不会太过夸张，预计整卡最大功耗不超过300W，再加上最新的“ZeroCore Power”(核心零功耗)，最小待机功耗不超过3W。

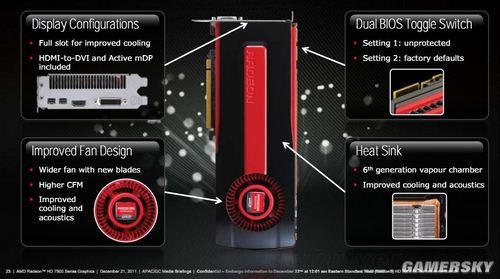

输出接口是一个DVI、一个HDMI、两个mini DisplayPort，仍然最多支持六屏，但比上代Radeon HD 6900少了一个DVI。散热则是第六代真空腔均热板，继续改进散热性能和噪音，同时搭配新扇叶的更大尺寸涡轮风扇，号称风量更大，同样改进了散热和噪音。

从背部挡板侧视图上可以看到，省去的一个DVI接口部分留给了散热栅栏，同时也给厂商换装第三方散热器、设计水冷以及单插槽产品打开了方便之门。从种种迹象上看，单插槽的Radeon HD 7900显卡将会非常丰富，组建多卡交火系统自然会更得心应手。

除此之外，Radeon HD 7900系列将会沿用上代HD 6900系列引入的双BIOS设计，不过从我们实际上机测试情况来看，公版卡的双BIOS均为925/5500MHz，并非一个默认一个超频。当然，这仅仅是对于测试样卡来说，日后的非公版肯定会有两个频率的版本。

有了新工艺的提升和散热器的改进，Radeon HD 7970的超频能力也是前所未有的强悍，号称超频潜力巨大，原装风扇超到乃至大大突破1GHz将是很轻松的事儿。可以预料的是，日后将会有不少散热器更好、超频能力更强非公版出现，默认频率设定1GHz也不再会是什么稀罕事儿。

毫无疑问，Radeon HD 7970在规格配置、架构设计以及全新特性上都是前所未有的强大，但价格也将会达到史无前例的高度。早在12月中旬，我们就通过独家渠道获悉，国内售价将会高达4699元，比上代Radeon HD 6970贵了一半还多。随后又有消息称，AMD已经悄悄调低了国内市场的售价，降至4299元。

那么到底Radeon HD 7970的国内售价是多少呢？根据AMD官方最新消息，价格最终被定在4299-4699元之间，具体定价以厂商为准。目的也是考虑到日后各家非公版之间参差不齐，售价上下浮动也在情理之中。如果以此为准，考虑到Radeon HD 7970各方面的提升还可以接受。不过，对手新一代“开普勒”还遥遥无期，在今后很长一段时间内AMD依然会占据主动权，短期大幅降价的可能性不会太大。
