工艺提升功耗下降 Intel Core i7-4960X评测

测试平台及BIOS设置

测试平台：

　　CPU：

　　Intel Core i7-4960X
　　Intel Core i7-4930K
　　Intel Core i7-3960X

　　主板：

　　MSI Bigbang XPower II

　　内存：

　　Corsair CMD16GX3M4A2666C11 4Gx4

　　显卡：

　　MSI N780 Lightning

　　硬盘：

　　Plextor PX-256M5Pro

　　电源：

　　Enermax Revolution 85+ 1050W

　　散热器：

　　Corsair H100i

　　操作系统：

　　Windows 8 Pro

CPU-Z识别平台相关信息：i7-4960X

CPU-Z识别平台相关信息：i7-4930K（未超频）

BIOS设置：

　　从微星官方网站下载V2.3版本BIOS，可直接通过U盘刷新，刷新之后即可使用IVB-E处理器，新的BIOS还是Click BIOS II界面。

　　微星的BIOS默认是把Enhanced Turbo开启的，所以4960X上去就是所有核心同时跑单核最大睿频4GHz，会影响默认频率的测试结果，我们把它关闭，就可以按照Intel默认的Turbo Boost 2.0机制跑睿频。下面介绍超频到4.5GHz和DDR3-2400的设置：

CPU base Clock：

　　CPU外频，一般默认100MHz即可，如果你想使用125外频，请把它直接调到125，下边的Strap可以不用管，设Auto会自动给你选1.25x的。

Adjust CPU Ratio：

　　这里我们直接超倍频，所以倍频设45x。
Adjust CPU Ratio in OS：在系统中是否可调倍频，如不需要，可关闭。开启后CPU-Z显示的最大倍频会是63x。

Internal PLL Overvoltage：

　　Internal PLL，在超比较高的CPU主频和内存频率的时候需要开启。

Enhanced Turbo：

　　增强睿频，所有核心全跑单核最大睿频的倍频。例如4960X就是跑4.0GHz。

Legacy Tweaking：

　　可增强3DMark01等程序的跑分。

OC Genie Function Control：

　　OC Genie功能控制，可选择在BIOS中启用或者在板载按钮启用。

My OC Genie：

　　可自定义OC Genie超频幅度。

Direct OC Button：

　　板载超频按钮，可提高/降低倍频的那一组，不过目前似乎对IVB-E不起作用，开了也不生效，有可能是ME驱动版本没跟上。

DRAM Frequency：

　　内存频率，这里我们选DDR3 2400MHz。

Extreme Memory Profile：

　　XMP，如果你的内存是专门针对X79平台优化的XMP，也可以开启。

DRAM Timing Mode：

　　内存时序调节方式，选择Link就是所有通道一起调节，选择Unlink就是每个通道单独调节，Auto则是根据内存的SPD设置。

Advanced DRAM Configuration：

　　内存时序设置，待会再介绍。

Memory Fast Boost：

　　在热启动时跳过内存自检，可开启。

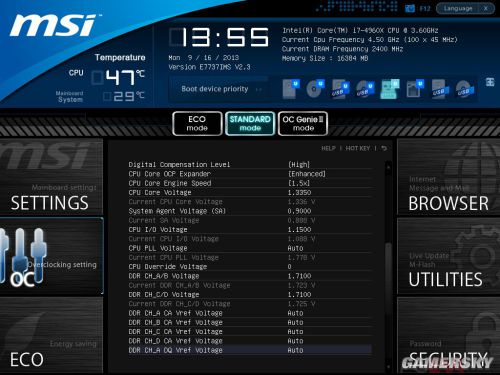

供电及电压部分：

　　Vdroop Offset Control：防掉压设置，通过电压测量点测试我们发现75%是比较准的。

Digital Compensation Level：

　　数字供电补偿，为加强供电能力可设为High。

CPU Core OCP Expander：

　　CPU过电流保护控制，超频之后为了避免可能触发过电流保护，可设置为Enhanced。

CPU Core Engine Speed：

　　CPU供电PWM频率设置，这里我们调高到1.5x以减小供电波纹。

CPU Core Voltage：

　　CPU核心电压，这里我们超频到4.5G需要1.335V，每一颗CPU会有所不同。

System Agent Voltage：

　　VSA电压，设为默认的0.9V就足够内存跑DDR3-2400了，而DDR3-2666则需要提升至1V。

CPU I/O Voltage：

　　VCCIO电压，这里我们稍微加一点，到1.15V以保证CPU稳定。

CPU PLL Voltage：

　　CPU PLL电压，一般风冷超频下不需要动，保持默认1.8V即可。

CPU Override Voltage：

　　这个override电压作用还未知，设置值是0-255，应该是对应某个参数的二进制表，对CPU电压无直接影响，对稳定性似乎也没有太大影响。

DDR CH_A/B/C/D Voltage：

　　内存电压，可分别设置主板两侧两个通道的电压，左侧为A/B，右侧为C/D。使用一样的内存的时候，可设置为相同的值。

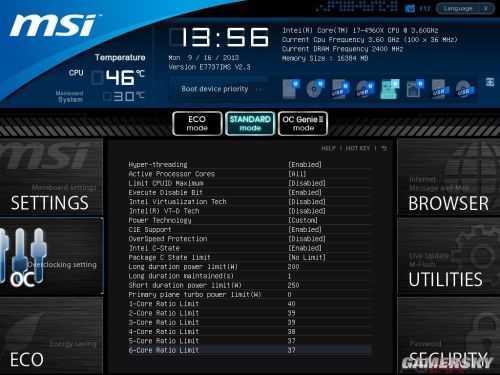

　　CPU周边功能设置，超倍频后节能会自动关闭，在默认状态下，我们可以看到4960X的睿频机制，只有单核心能到4.0G，双核到六核依次为39、39、38、37、37x倍频。

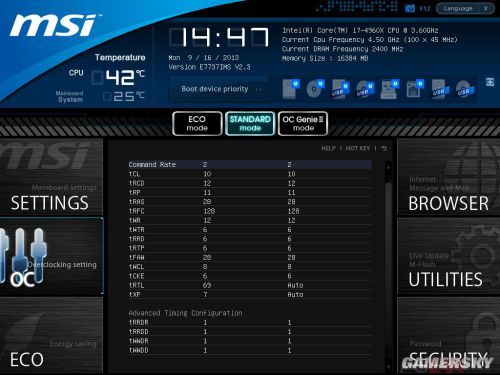

　　Hynix CFR颗粒超频到DDR3-2400的参考时序，跟SNB-E区别不大。

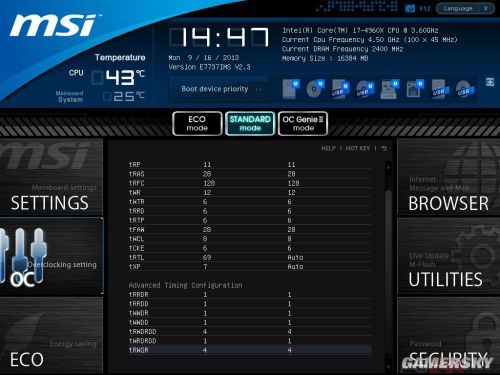

　　第三时序应该还缺少一部分，但能设置的我们已经设到最紧了。实际上BIOS设置值要比实际值大1。
