22个SATA接口 华擎超级堆料主板Z87 Extreme11/ac简评

供电与板载芯片

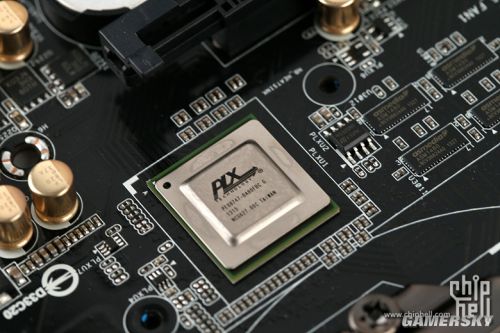

　　在PCI位与CPU插座之间的传统北桥位置上则放置着PLX PEX 8747桥接芯片。这块PCIe 3.0的桥接芯片使原生只提供了16条PCIe 3.0通道的Haswell  CPU的平台支持四路PCIe x8 3.0多显卡组合成为了可能。同时这个桥接芯片还要为上面的LSI SAS3008控制芯片提供全速的PCIe x8，使其性能能够充分发挥。

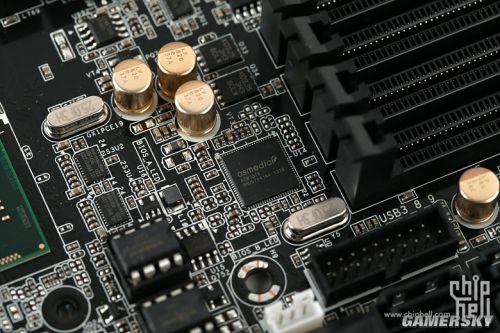

　　前置的双USB3.0插座由这颗asmedia ASM1074 USB3.0 HUB芯片转接而来。

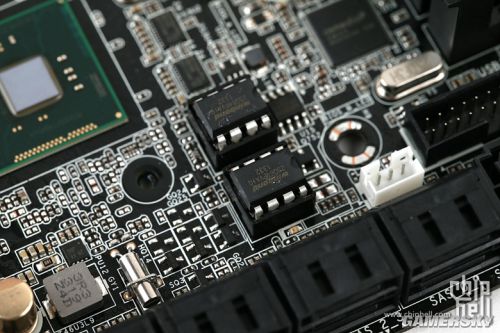

　　双可插拔的64Mb UEFI BIOS芯片。支持提供图形化界面。

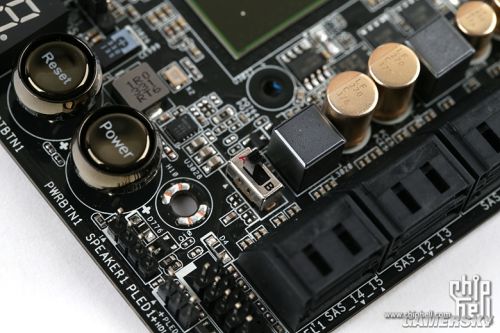

　　双BIOS切换开关则被置于稍远的主板边缘处。
