22个SATA接口 华擎超级堆料主板Z87 Extreme11/ac简评

供电与板载芯片

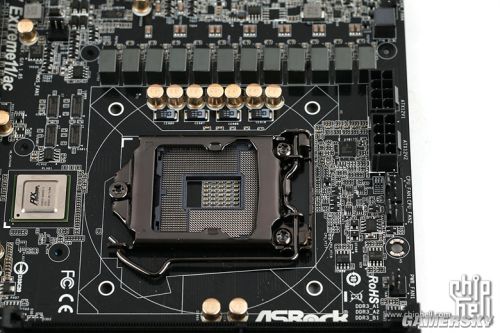

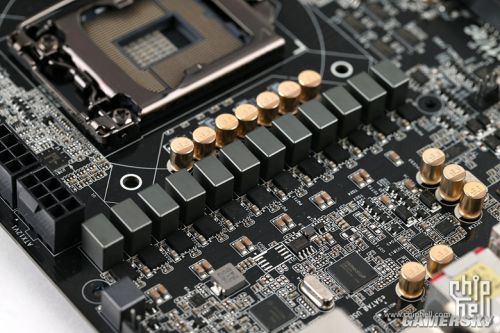

　　CPU供电部分可以看到12颗输出电感搭配12颗集成上下桥的双层MOSFET。输出滤波电容还用了三种不同的电容。

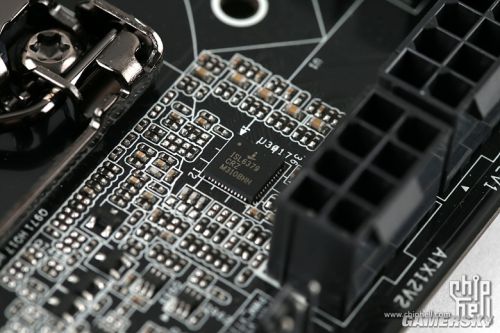

　　PWM芯片为Intersil ISL6379，在Chiphell此前评测过的Z87 Extreme 4上也可找到。应为一个6相芯片。

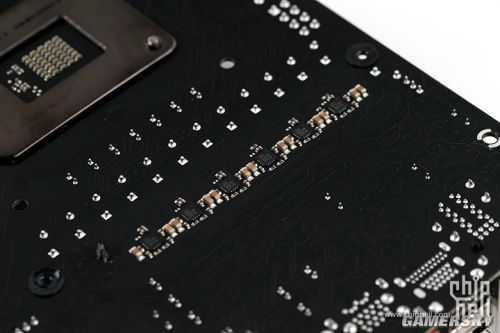

　　背面则是六颗Intersil ISL6611A，一款带倍相的MOSFET Driver，由此得到了标称的12相供电。
