22个SATA接口 华擎超级堆料主板Z87 Extreme11/ac简评

接口与扩展

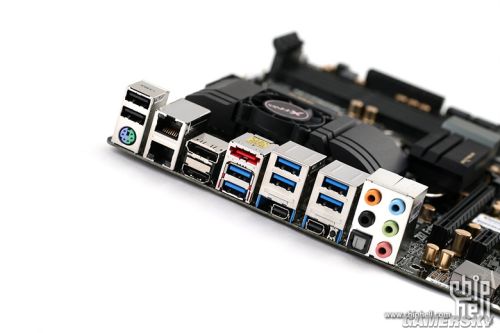

　　先来看背部I/O接口面板。从左至右分别为：USB2.0×2,键鼠通用的PS/2×1| RJ45×2 | DisplayPort×1,HDMI×1 | eSATA×1,USB3.0×2 | USB3.0×2,Thunderbolt×1 | USB3.0×2,Thunderbolt×1,CMOS复位开关×1 | 7.1声道音频输出口与S/PDIF光纤输出。双RJ-45以及带Thunderbolt的配置都是当下在定位中低端市场的主板上难以见到的，而PS/2接口采用键鼠通用的配置对于华擎来说也是比较少见的。需要注意的是eSATA与主板上标号为SATA3_5的SATA 6Gb/s接口是共享的，两者在同一时间只能连接一个设备。DisplayPort和Thunderbolt则支持一个名为DP-in的功能——将主板DisplayPort与独立显卡上的DisplayPort口相连后，主板上的Thunderbolt接口则可以通过独立显卡为Thunderbolt接口显示器输出画面，说得简单些就是可以作为独立显卡的DisplayPort转Thunderbolt转接头使用。

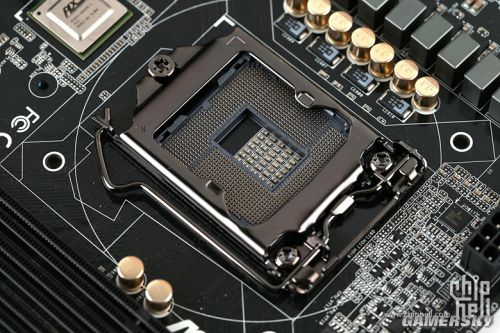

　　主板正面部分。首先是Socket LGA 1150 CPU插座。支持代号名为Haswell架构的第四代智能酷睿i系列与奔腾、赛扬CPU。扣具黑色化处理，提升了美观度。

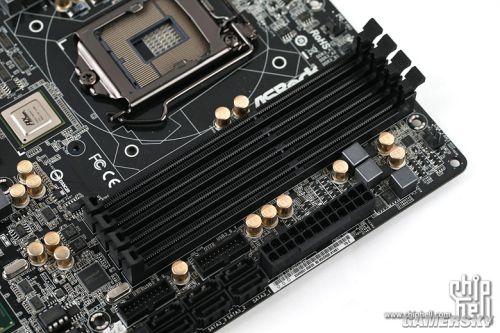

　　四条DDR3插槽。支持双通道，官方规格表号称最大支持到超频运行2933MHz。其实更高的频率选项依然开放，也可以自行尝试（当然若要成功还得还得配合特挑的CPU和内存条）。

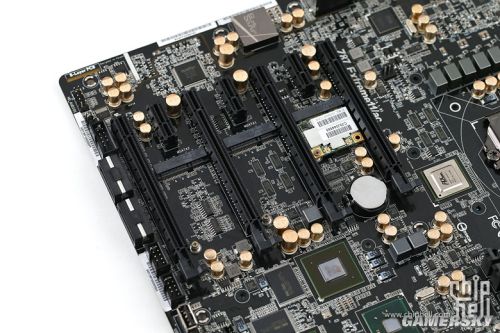

　　PCI位一览，从右至左分别为 PCIe x16 3.0(最大x8带宽) | PCIe x1 2.0 | PCIe x16 3.0 (最大x8带宽) | PCIe x1 2.0| PCIe x16 3.0 (最大x16带宽) | PCIe x1 2.0 | PCIe x16 3.0 (最大x8带宽)。这里再次提醒一下安装显卡时不要想当然的从最靠近CPU的那条PCIe插槽装起。（主板上如果有贴纸提示的话会更好，可惜华擎并没有这样做）。
