22个SATA接口华擎超级堆料主板Z87 Extreme11/ac简评

2014-01-22 14:37:37 来源：CHH 作者：nApoleon 编辑：听风飞舞　浏览：loading

接口与扩展

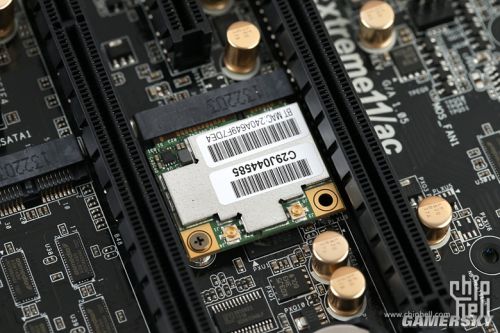

　　右起的两根PCIe x16 3.0插槽之间还有一个mini PCIe插槽，并且已经安装了一个无线网络+蓝牙模块卡，支持IEEE 802.11a/b/g/n/ac和蓝牙4.0。记得将附件中Wi-SD BOX面板上的天线与之相连并且不要错当成mSATA了。

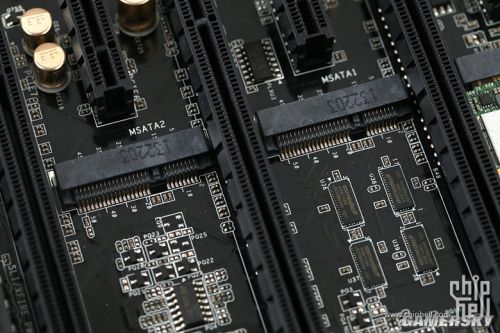

　　左边还有两个相同形状但空余的插槽则是mSATA接口，同样不要错当成mini PCIe了。右侧的标记为MSATA1，左侧为MSATA2。需要注意的是MSATA1口是与主板上标记SATA3_4的SATA 6Gb/s接口共享，而MSATA2则与主板上标记SATA3_2的SATA 6Gb/s接口共享。

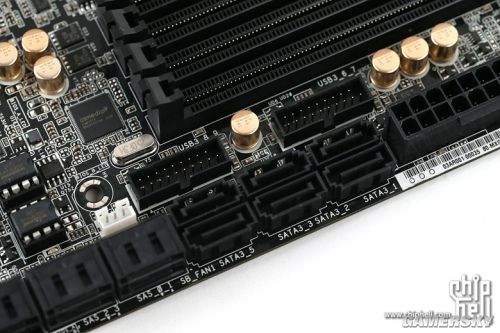

　　两个用于连接机箱前面板USB接口的USB3.0 19pin插座，支持4个USB3.0，通过板载的USB3.0 HUB芯片转接得到。因为Wi-SD Box面板自带HUB的关系，再算上机箱本身一般提供的两个USB3.0接线，这两组插座在实际安装后可以照顾到6个USB3.0。

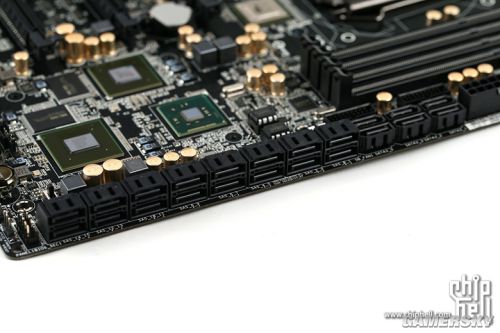

　　令人震惊的22个三代SATA接口，其中16个为SAS 12Gb/s接口（侧置形状），来自LSI SAS 3008控制器再经过LSI SAS3x24R扩展控制器得到。其余6个SATA 6Gb/s接口则是来自Z87 PCH原生，由于处在不会被长扩展卡（如显卡）遮挡的位置，同时也为方便与旁边16个SAS接口区分而没有做成侧置形状。SAS即串行连接SCSI接口，多用于服务器环境，可以向下兼容普通的SATA硬盘。
