盈通RX 580游戏高手拆解(一):
显卡外部欣赏完了,接下来我们就来一起看看显卡内部吧。
首先将显卡的风扇拆掉,露出了内部的纯铜底座,254*92mm的大尺寸纯铜底座覆盖了PCB板的各个重要部位,可以快速传导热量。4*6mm的镀镍铜管能够将热量均匀快速的出去,显著提升散热能力。
纯铜底座的下方,对应显存片位置有着对应的导热垫片,增强显存片散热以保护显存。
盈通RX 580游戏高手显卡采用高品质的PCB用料,采用24*12cm的8层黑钻PCB板设计,6+2相数字供电,并配有尼吉康FP固态电容,陶瓷贴片电感。

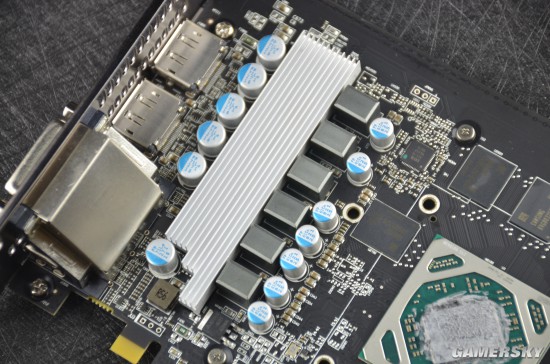

显卡内部PCB板的左侧有着MOS独立散热片,增强散热,使得显卡能够更长时间的高负荷工作。
