RTX 2080Ti/2080开发者版本解析(三)
到了拆解环节,这次的公版设计,背板螺丝非常小,跟米粒一样,内层的散热器固定还要用到六角套筒,至少需要三种工具,更重要的是原厂安装的导热硅胶垫极易破碎,笔者拆开基本就碎了一半,几乎是一次性的。所以除了那些有充分的经验、准备以及动手能力的老鸟,笔者非常不建议用户自行拆解公版,硅胶垫的缺失会让显存、MOSFET散热受阻,极有可能造成硬件损坏。
核心规格差了许多,显存位宽不同,两款PCB的布局必然不同,但它们尺寸是相同。RTX 2080Ti安装了11颗显存,留出一个空焊位,这根GTX 1080Ti是一样的。RTX 2080也与GTX 1080相同,都是8颗显存。
RTX 2080Ti的核心为TU102-300A,那么Quadro RTX 6000很可能就是TU102-400

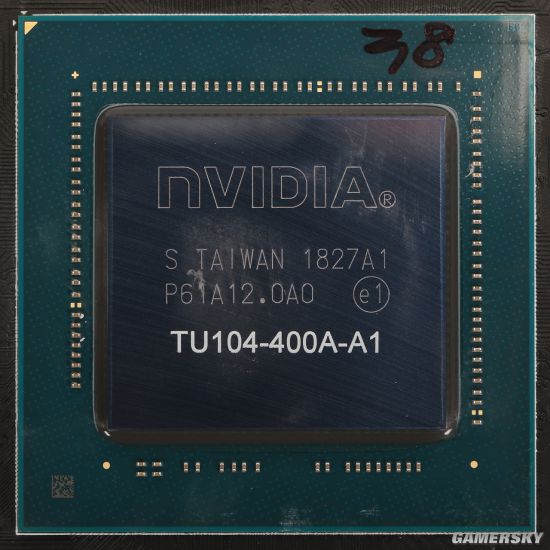

RTX 2080的核心为TU104-400A,那么Quadro RTX 5000难道是TU102-450?
GDDR6显存都来自镁光,镁光已成为NVIDIA御用RAM供应商了

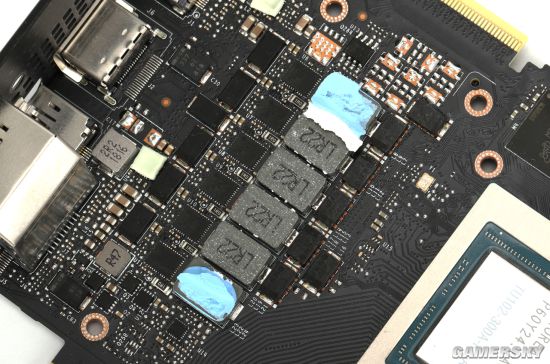

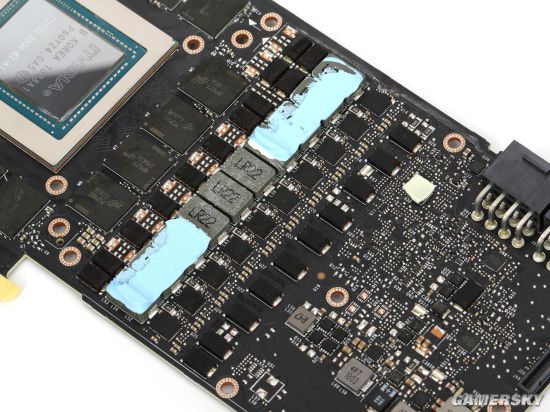

RTX 2080Ti设计了庞大的核心供电阵列,分布于GPU核心左右两侧
根据常识来判断,RTX 2080Ti采用了6+7相核心供电,左侧6相,右侧7相,还有三相为显存供电。MOSFET采用的应该是有自驱设计的DrMOS,能够一定程度上缓解布线的拥挤。再经过仔细观察,似乎两侧的供电分别有各自独立的PWM主控,可能引入了智能电源管理设计,根据GPU的功耗来变化功率IC的工作模式,减少发热。
