RTX2070性能游民首测：改变显卡格局的2K新贵

全新的SM单元

　　Turing架构采用了全新的SM设计，该设计结合了早在去年Volta架构中就引入的许多特性。每个TPC包含两个SM，每个SM总共有64个FP32内核和64个INT32内核。相比之下，帕斯卡架构中每个TPC只有一个SM，每个SM 128个FP32内核，TPC的概念被架空了。TuringSM支持FP32和INT32操作的并行执行，独立线程调度类似于Volta GV100 GPU。

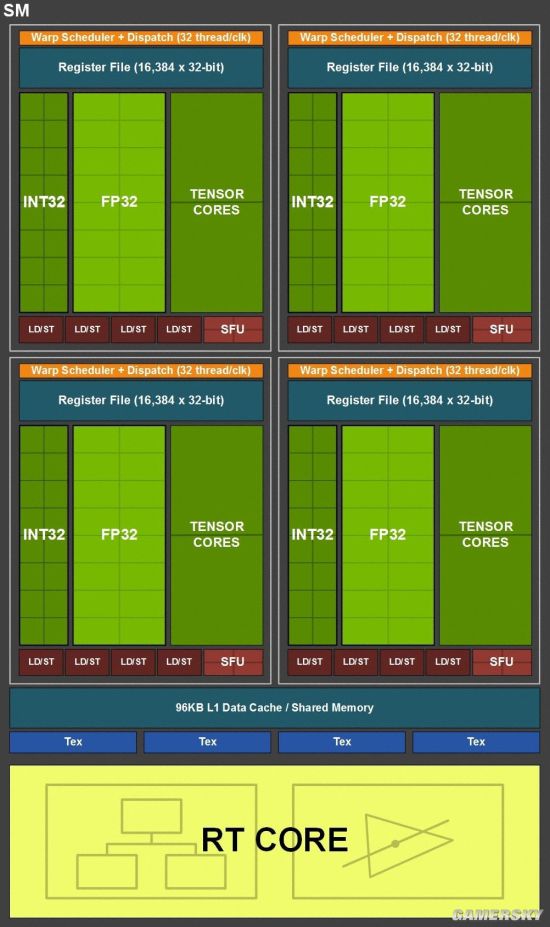

　　SM被划分为四个处理块，每个处理块具有16个FP32核、16个INT32核、两个张量核、一个调度器和一个调度单元。每个块包括一个新的L0指令缓存和一个64KB寄存器文件。四个处理块共享组合的96KB L1数据高速缓存/共享存储器。传统的图形工作负载将96KB L1共享缓存划分为64KB的专用图形着色器缓存以及32KB的纹理缓存和寄存器溢出区域。计算工作负载可以将96KB分成32KB共享缓存+64KB L1缓存，或者64KB共享缓存+32KB L1缓存。

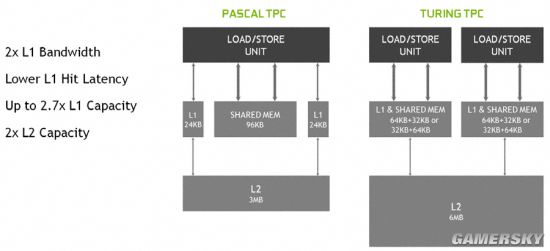

　　Turing的SM还引入了一种新的统一架构，用于共享内存、L1和纹理缓存。这种统一的设计允许L1高速缓存充分利用资源。与Pascal相比，每TPC增加2倍的命中带宽，并且允许在共享内存分配没有使用所有共享内存容量时重新配置L1高速缓存以增大命中带宽。Turing L1的大小可以高达64KB，与每个SM共享内存分配的32KB相结合，或者它可以减少到32KB，允许将64KB的分配用于共享内存，Turing的L2缓存容量也有所增加。

　　Turing SM新的L1数据缓存和共享内存子系统可显著提高性能，同时简化编程并减少达到或接近峰值应用程序性能所需的调优。将L1数据缓存与共享内存结合可以减少延迟，并提供比先前在Pascal 中使用的L1缓存实现更高的带宽。
