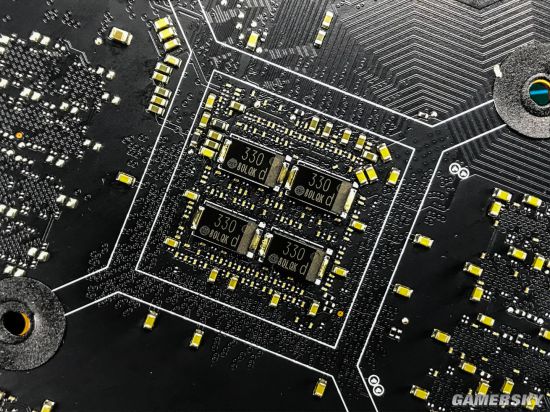

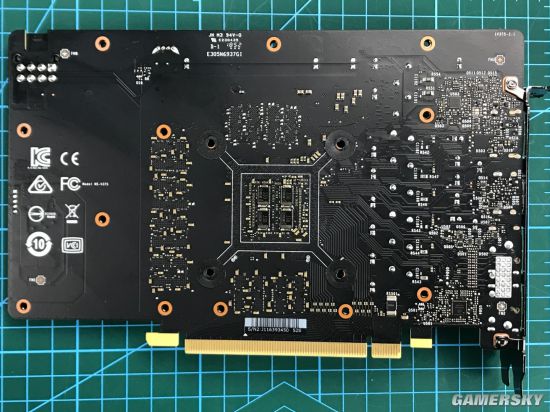

PCB板背面的焊点排列十分整齐。

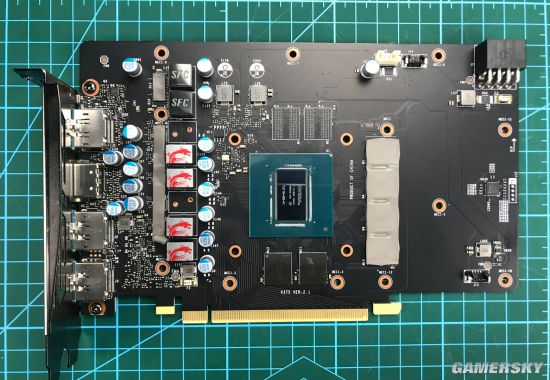

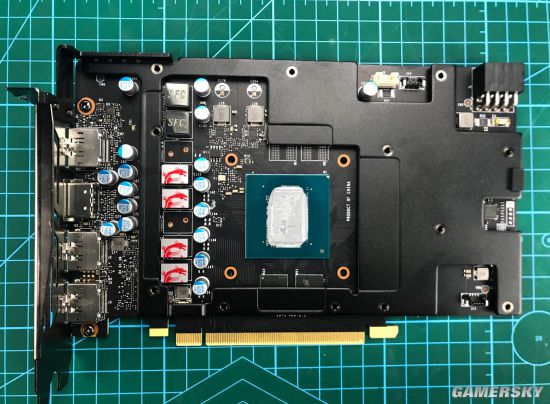

微星GTX1660Ti采用非公版PCB谁,PCB正面用单独的金属板进行加固,拆除后看到PCB全貌,主要元件都集中在PCB左侧,而核心右侧除了显存外则比较空旷。

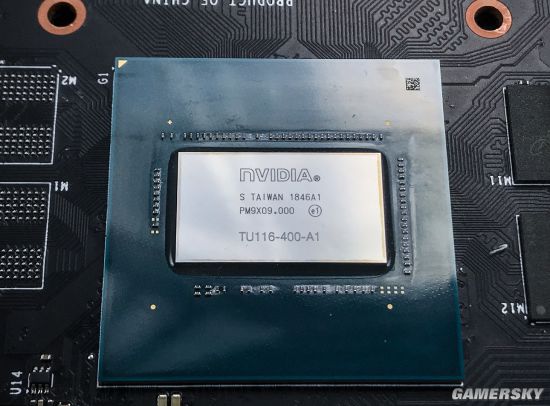

GTX1660Ti的TU116核心,可以看到在削减了RT Core与Tenso Core后核心面积减小了不少。核心左侧的两个显存颗粒预置位是否代表将来会有8G显存的全新70级GTX显卡诞生呢?

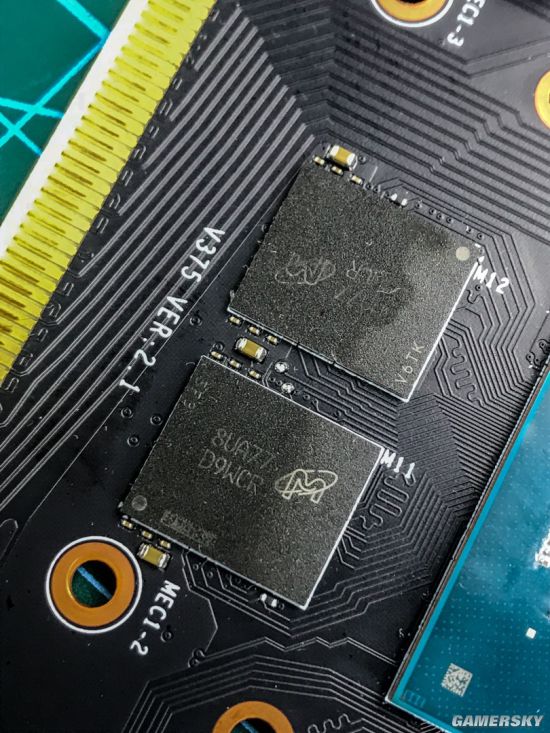

微星GTX1660Ti使用镁光生产的DDR6显存颗粒,单个容量1GB,共6颗。
显卡使用4+2相供电方案,微星为供电MOSFET提供专用金属散热片辅助散热。
