DX11主流风暴 中段显卡Radeon HD5770全面测试

◆ 单核版本RV870

在RV870核心上我们已经见识过ATI采用的类似CPU的双核心逻辑架构，RV870是由两个具有800个流处理器的子架构组成，很显然这样做的好处就是可以减小设计复杂度，这也是为什么RV870能比竞争对手捷足先登的关键。同时，双核心逻辑架构设计的RV870还可以简单的砍掉一个子架构——这样就成了我们现在看到的RV840。

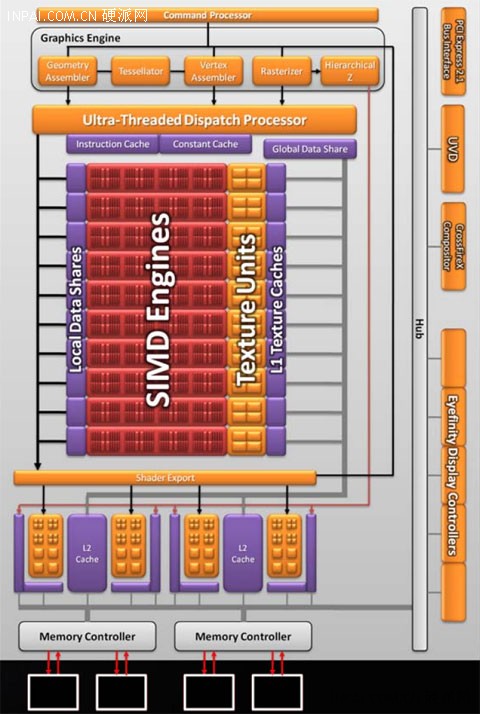

可以说RV840的确是一个单核版本的RV870，通过逻辑架构图可以清晰的看到。RV840具备800个流处理单元，这800个流处理单元总共由10组SIMD单元组成，而每个SIMD阵列当中又包含16个流处理器，每个流处理器包含5个流处理单元，因此总计800个流处理单元。

RV840的纹理单元配备了40个，内部具备L1纹理缓存，通过相同的高速数据总线与L2 Cache相连，同时也连通到Global Data Share上进行数据共享。

在流处理器以外的部分，RV840相对RV870也进行了调整，其中Rasterizer、Hierarchical Z精简为各一组，而Render Back-Ends后端渲染部分也正好是RV870的一半。

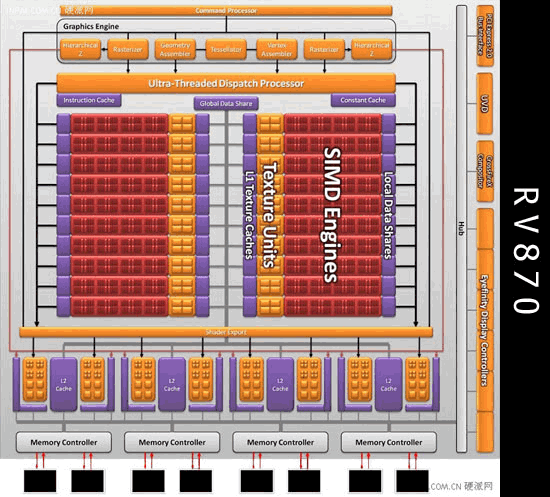

下面的动态图片则显示了RV870核心和RV840核心的区别。

另外，在“EyeFinity Display Controllers”的模块中削减了一个Displaypost输出接口，不过仍可以提供DVI、HDMI和DP三种显示接口，和HD5870一样可以支持单卡三屏输出。
