◆ GDDR5 Memory Interface内存接口

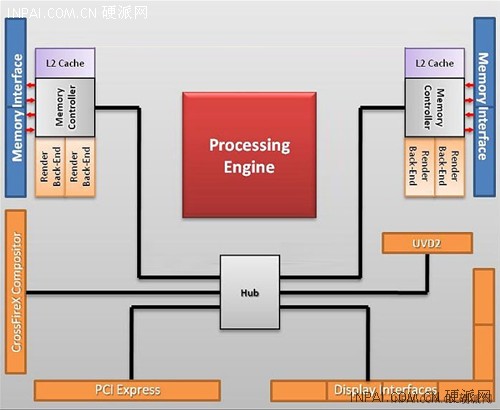

在内存接口的位宽设计上,与我们预料的不同,最终确切的资料显示RV840是128bit设计,而不是256bit,这未免让我们多少有点遗憾,因为800个流处理器的核心想要充分发挥其效能,我们认为256bit显然是更合适的搭配。
很显然ATI在的内存架构设计上更偏向于高速度而不是高位宽,因为不管是HD5770和HD5750都搭配的是GDDR5的超高速显存。
RV840的内存控制器加入了EDC效验功能,允许循环冗余校验(CRC)数据传输,允许在更高的时钟频率下获得更高的可靠性。
另外,ATI还为GDDR5加入了Link Retraining,能够让GDDR5显存的电压与时钟频率无错误即时切换。这一技术的最直接表现就是能够让显卡在待机或者2D显示状态下,能够让GDDR5显存以更低的电压运行更低的频率,而在切换至3D状态时,瞬间还原默认电压以及默认频率不会出现任何错误。
更直观的来说,RV840显卡能够让显卡在待机状态下自动降低GDDR5显存的电压以及频率,而在进入3D游戏后(或其它需要显卡加速的程序),显卡能够迅速切换到高电压、高频率状态而不会出现任何错误。看似如此简单的一个动作,实际上ATI还是花费了很大的经历来进行研发的。另外,我们后面的功耗测试当中,也会为大家展示这一技术。
