DX11主流风暴 中段显卡Radeon HD5770全面测试

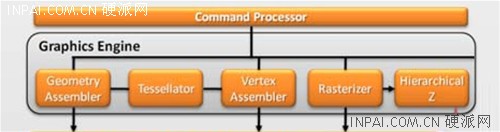

◆ Graphics Engine图形引擎

首先我们来看看图形引擎部分。采用的第六代技术的Tessellation单元内置了可编程的Hull Shader以及Domain Shader，为DX11提供了良好支持。同时，Rasterizer以及Hierarchical Z单元各提供了一组，相对RV870来说，也是减半。

另外，最新的DX11特性，能够让流处理单元使用最新的指令计算移动模型差值（pull model interpolation），灵活性更高、性能损失更小。

同时，在图形引擎当中，还改善了常量缓冲的性能，并且加快了几何图形着色能力，同时进一步加强了OpenGL的性能表现。

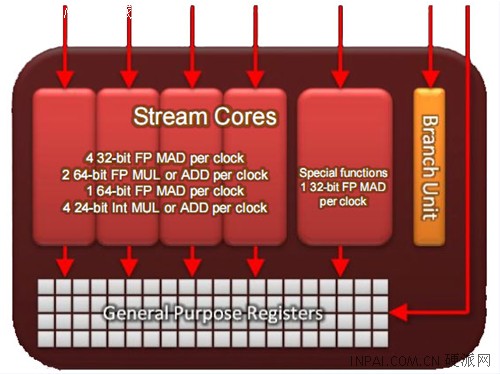

◆ Thread Processor线程处理器

同HD5870一样在RV840继续沿用了4D+1D的设计方式，不过却为它们增加了一些新的特性，其中一路着色处理器（上图中较大的）负责处理超越指令（比如Sin、Cos、Log、Exp等等），剩余4个不仅可以按照4个单独流处理器运作，同时还可以4个协作或2个协作等多种方式组合，可以达成32-bit FP乘加（单独运作）、64bit FP乘或加（两两协作）、64bit FP乘加（四个协作）、24bit Int乘或加（单独运作）。

新的流处理核心当中，加入了最新的Co-issue（矢量指令和标量指令并行执行）支持，并且在单时钟周期可以进行5次MAD（Multiply-Add，乘加）运算。

而其中的Branch Unit（分支执行单元）则负责进行流控制和条件运算；而图中的白色部分则是通用寄存器，供五个流处理核心使用。

另外，流处理核心当中还加入了DX11位级ops，如位数、插入、提取等。
