秒杀所有硬件杀手！双芯卡皇NVIDIA GTX 690详尽性能评测

史上最帅卡皇：GTX 690外观、设计

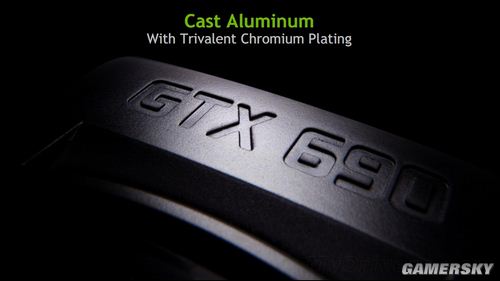

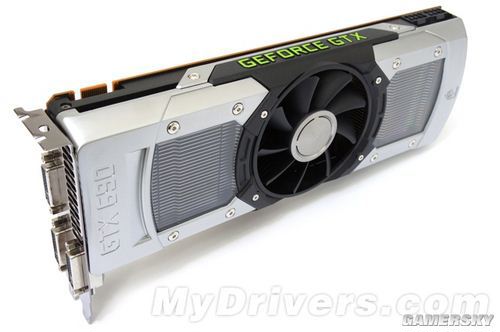

首先在外观上，GTX 690相比以往产品就进行了大刀阔斧的改进，配色上由之前的黑色基调改为更加明亮的银灰色，更具质感和档次。散热器外壳采用全铝材质，表面辅以电镀三价铬（Trivalent chromium），不仅可以减轻显卡重量还经久耐磨。

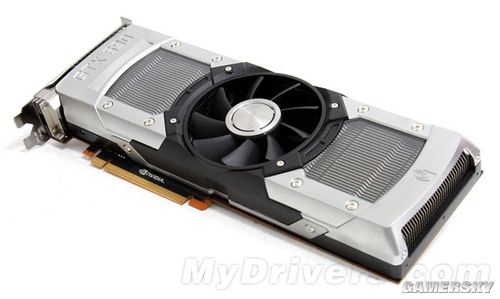

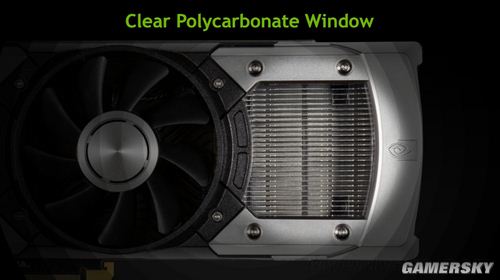

风扇框架也采用镁合金浇铸而成，熟悉的朋友可能知道，镁合金广泛用于机械以及航空业（比如知名的布加迪威龙超跑以及F-22猛禽战机），质地相比普通金属质地更轻、散热效率更高，并且具备不错的隔音特性，应用到这里非常契合旗舰级显卡的身份。可以看到，散热器分为两个部分，分别对应一个GK104核心。两侧的透明窗采用聚碳酸酯（非亚克力）材质，可以起到防尘效果，也让显卡看起来更加时尚。

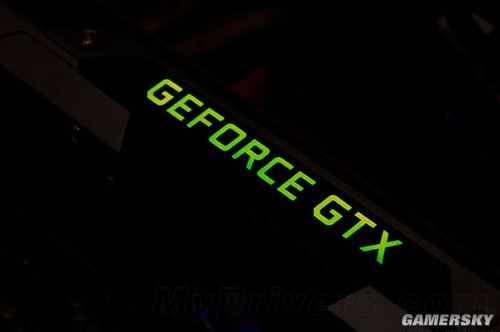

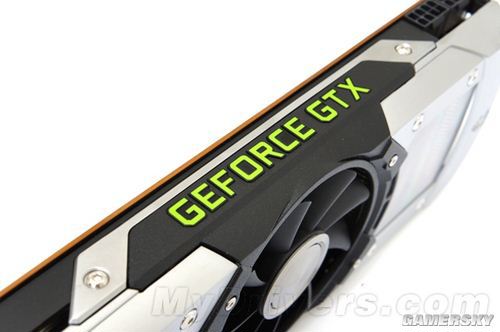

另外，在显卡上方的的GeForce GTX Logo采用激光蚀刻，配备LED背光灯，采用2pin供电，环境光比较暗的情况下运行时发出浅绿色的光，尤其是晚上效果非常明显。

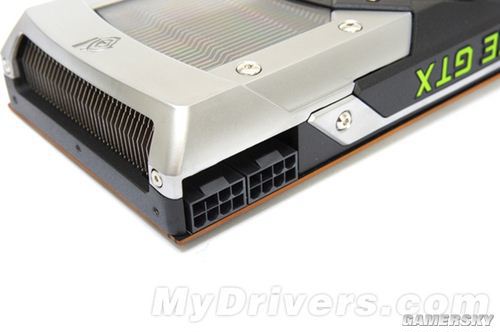

虽然GTX 690 TDP设定在300W，不过考虑到超频时可以提升TDP的上限，所以这里设计了双8pin辅助供电接口，加上PCI-E的75W，共计可提供375W的供电能力。另外值得一提的是，如果用户忘记连接其中一个供电接口或者连接不正确的话（很多人会经常遇到），系统在启动时会屏幕提示“供电不足”的信息，这一点相当人性化，避免了玩家因为查找无法启动的原因而浪费时间。

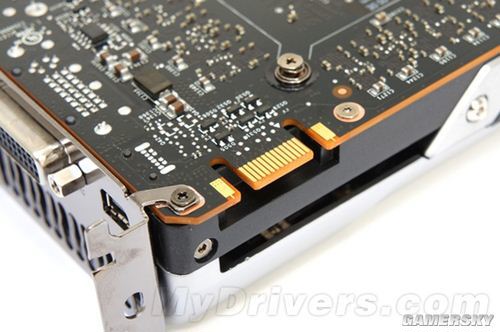

SLI金手指，两块GTX 690可组建四路SLI系统。

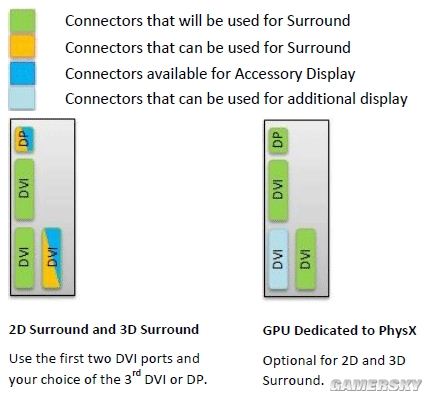

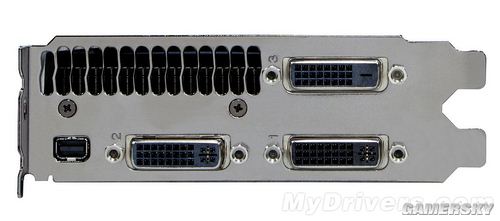

输出接口方面相比GTX 680也稍有改动，多了一个DVI，少了一个HDMI，变回和GTX 590一样的三个DVI+mini-DisplayPort接口，可以实现单卡3屏3D立体环绕（包括3+1），具体配置方面如上图所示。

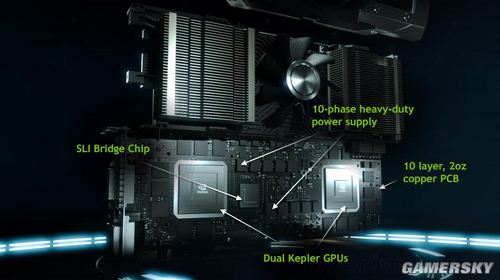

当然，说来容易，真正要想完成一款相对完美的双芯显卡并非那么简单，继续采用GTX 680的PCB设计和用料显然是不可行的。NVIDIA也坦言设计过程中遇到了许多困难，包括如何让两个核心获得供电平衡、如何有效地优化电路以及如何同时保证两个核心的散热效率等等。另外，PCB的尺寸和系统兼容性也是需要考虑的问题。为此，GTX 690采用了10层加强型PCB，并使用2倍铜工艺，用以保证高效的电路传输、降低阻抗以及功耗、减小发热量，同时延长使用寿命。

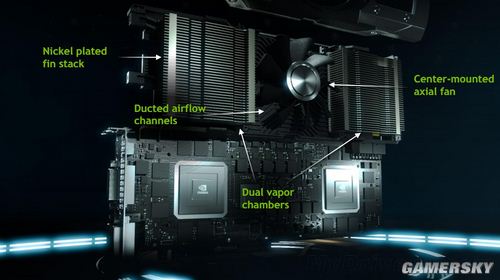

为了获得更好的散热效果，两个GPU分别设计了独立的散热模块，每个模块都配备一块真空腔均热板以及双槽散热鳍片，二者之间采用一枚中置轴承风扇引流。而散热鳍片的方向以及间距都经过优化，使散热气流通过每一片鳍片的时候都将风阻做到最小。风扇转速采用循序渐进的调控方式，而非瞬间增大减小，这样以来在保证散热效果的同时，可将噪音控制到最小。此外，散热器底部由铝制基板打造，可为PCB以及元器件提供辅助散热。
