秒杀所有硬件杀手！双芯卡皇NVIDIA GTX 690详尽性能评测

10层PCB/10相供电：GTX 680做工、用料

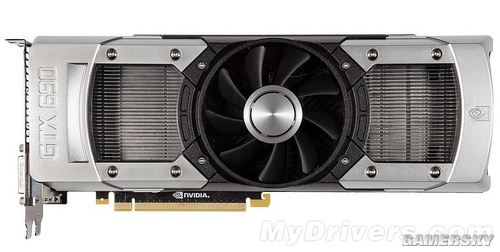

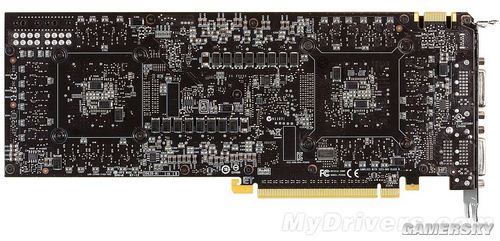

GTX 690整卡长度为11英寸（越27.94 厘米），与GTX 590长度相当，相比之下GTX 680为10英寸（约25.4厘米）。PCB背面秘密麻麻的元器件也明显要比GTX 680用料高一个档次。

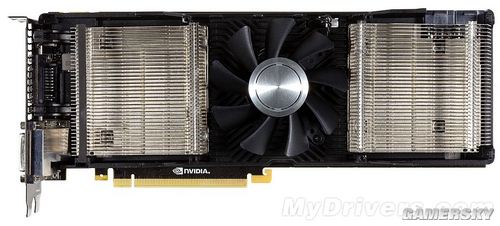

拿掉导风罩之后可以看到，两边的散热模块分别对应一个GK104核心。

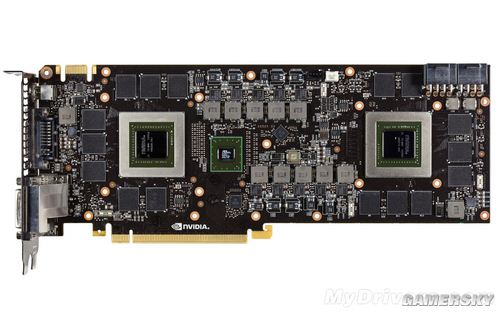

PCB布局方面和之前的双芯显卡大同小异，两颗GPU安置在PCB左右两侧，由一颗PLX PEX8747 PCIE桥接芯片互相通信，10颗显存颗粒分别环绕GPU设计，中间是10相供电电路（每个核心5相）。

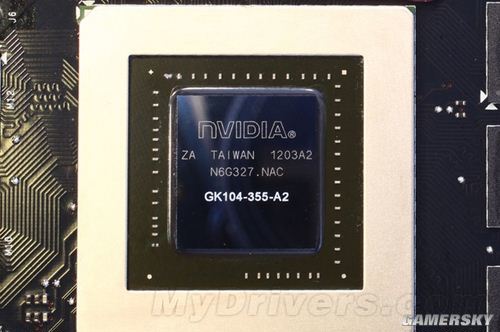

其中一颗GK104核心，编号为“GK104-355-A2”（与GTX 680编号有所区别，不过基本规格是一致的），集成35.4亿晶体管，核心面积294mm²，生日日期是12年第三周，产自台湾。

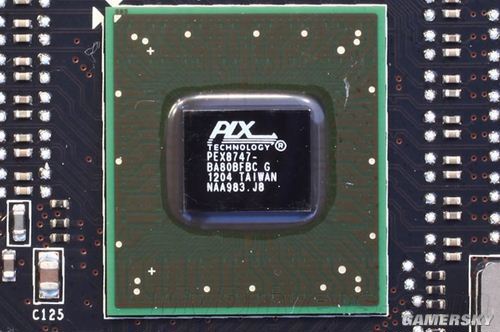

PLX PEX8747 PCIE桥接芯片，支持PCI-E 3.0标准，支持48条PCI-E通道，用于两颗GPU之间的数据通信传输。

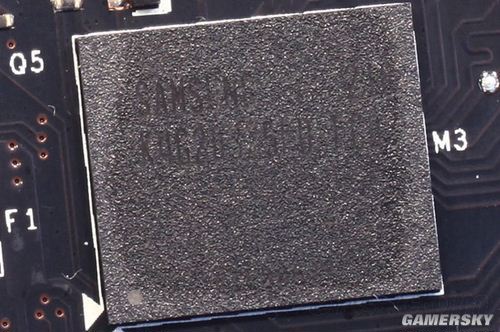

显存颗粒由GTX 680的海力士换成了三星，具体编号为“K4G20325FD-FC03”。单颗规格为256MB/32-bit，PCB正面8颗共同组成4GB/512-bit的显存规格。

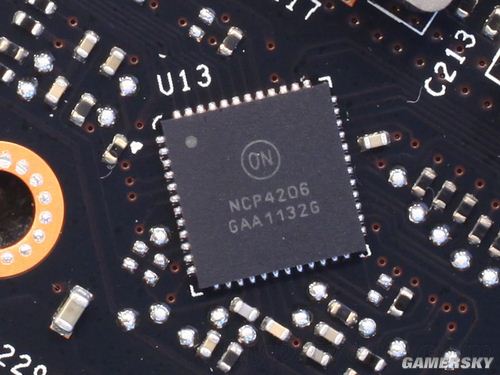

两颗核心供电主控是安森美NCP 4206 PWM芯片，分别用于两颗GPU的供电回路控制，具体信息尚未得知。

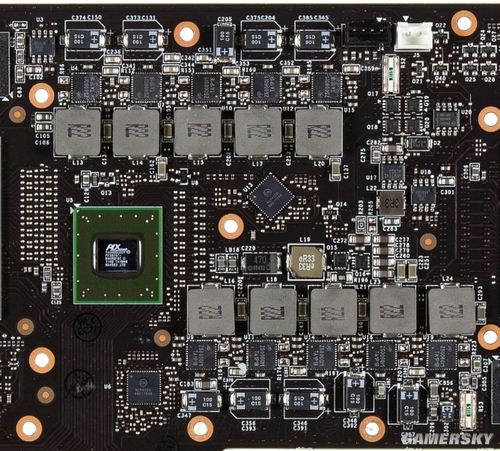

中间的10相供电，每颗GPU对应5相（4相核心+1相显存），虽然单颗GPU供电相比GTX 680（4相核心+2相显存）有所削弱，但用料方面有所加强，比如使用了电气性能更强的DrMos以及钽电容，对显卡超频以及高负载运行是大有裨益的。
