魅族旗舰机MX3 史上最深入拆解第二集：丧心病狂

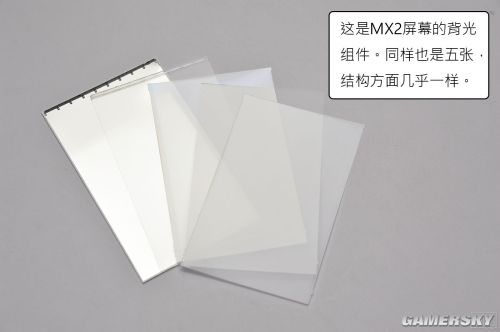

　　反光片的功能很简单了，反光而已，无需解释。导光板的作用是把LED从侧面入射的光，从平行方向变成非平面方向。为了实现这个功能，导光板的内部制作了很多散光材料（微型管、气泡、诸如此类），或者在某一面蚀刻/喷涂上一些点状材料，这样平行光照射到上面就会变成散射光，往上下方向行进。往下的自然被反光片反射回来。亮度有限，不要浪费。

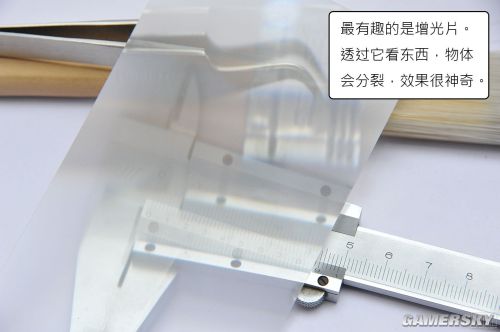

　　柔光片也很简单，就是一片磨砂膜而已。最有趣的是增光片。

　　增光片的作用是什么呢？通过导光板散射出来的光，方向是任意的，从接近平行到与导光板垂直都有可能。但是对于用户来说，向屏幕四周发射的光其实是一种浪费，因为屏幕不是为了给别人看的，所以就需要用一个方法，把射出角度偏离垂直方向太多的光给反射回去，这就是增光片的功能。如果用显微镜看，增光片其实是一些微小的棱镜，当入射光角度偏离垂直较多时，会通过全反射把它反射回导光板，再进行二次散射，直到变成接近垂直的方向，才可以通过增光片。一张增光片只能在一个轴方向过滤入射光，因此液晶背光需要两张增光片，垂直安放，这样可以把超过一半的背光都改变到垂直方向，起到“增光”的作用（其实更像是一种优化）。

　　那说了半天，光从哪儿来呢？自然是LED了：

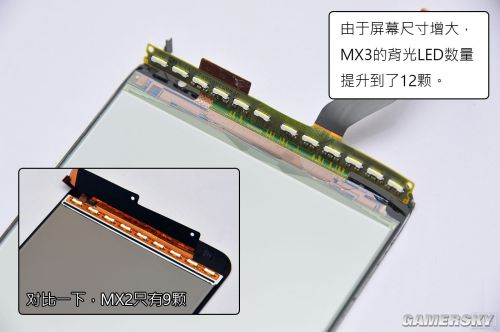

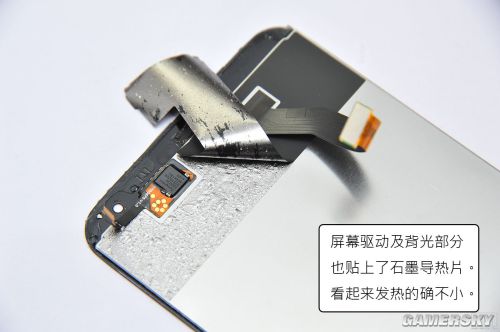

　　屏幕越大需要的LED就越多，当然，少一些其实也行，但是为了不浪费边框宽度，因此现在的手机都会使用许多LED密集排列，减小混光区的宽度，避免在屏幕某一侧看到一个个亮点（其实现在还是能看到，不太明显）。这些LED的功耗还是挺大的，所以MZ特地在屏幕的这一侧贴了一些石墨导热贴纸。

　　去掉背光以后剩下的就是纯面板了，也就是刚才提到的那些乱七八糟的东西的整体，夹在两层玻璃之间。CGSi的高导电率，可以大大降低面板边缘用来排布TF驱动线的空间，因此MX3面板的四周边框极窄，要不是这样，MX3也实现不了2.8毫米的整体边框宽度。只是这个数字想要再进一步，恐怕就很难了。
