解读革命性第二代Maxwell GTX980全球首发测试

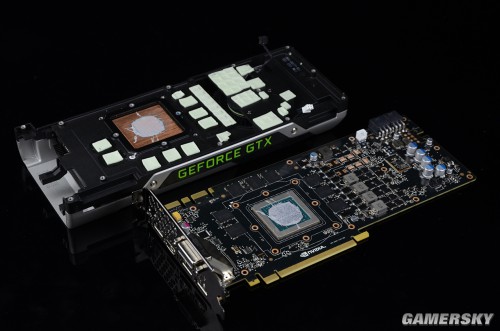

　　外观方面，我们已经不需要再做更多的介绍了，作为一款极其节能的显卡，其内部电路设计与以往的旗舰级显卡肯定是不一样的，我们立刻对这块显卡进行拆解，并深入解读GeForce GTX 980的电路设计。

　　从整块PCB来看，其实GeForce GTX 980还是非常具有旗舰级的特色的，核心面积对于28NM制程来说并不是很大，毕竟在参数上GeForce GTX 980也并不算吓人，真正吓人的是性能和功耗。

　　GeForce GTX 980的强大，主要还是这颗GM204-400核心，作为第一批产品，核心步进自然是A1，不过从核心代号来看，GM代表了GeForce-Maxwell，而2代表了GeForce GTX 980为第二代Maxwell产品（第一代为GM107：GeForce GTX 750/ GeForce GTX 750 Ti）。不过……从GM204这个代号看来，这绝对不会是一个完整的Maxwell核心，因为如果是完整的Maxwell核心，核心代号必然是GM210或者是GM200。TAIWAN代表了芯片产地，而1429代表了这颗核心是2014年第29周生产，应该是7月中旬的样子。

　　GeForce GTX 980在供电规模上采用了4+1相供电，考虑到这块显卡超低的功耗，这种供电规模已经算是足够了，毕竟是公版。如果玩家想要更强大的供电规模，可以考虑等待后期的非公版，一般都会对供电进行额外的强化。

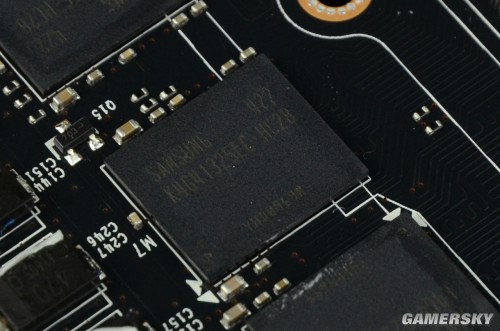

　　不过GeForce GTX 980的公版就已经采用了三星高品质的显存颗粒，我想公版就已经将频率推到7GHZ和三星的显存颗粒也是有密不可分的，8颗显存颗粒组成了4GB/256bit的显存规格。由于公版一直都是最保靠的设计方案，使用这些相对比较靠谱的附属元器件也是情有可原。由于显存频率已经高达7G赫兹，而且本身Maxwell的显存控制能力就极强，所以位宽相对来说就不是非常重要。
