技术宅惊世之作 《我的世界(Minecraft)》如何打造计算机

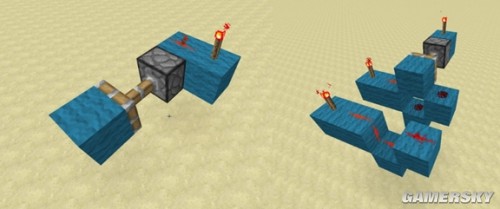

　　下左为活塞黏住方块将其推出。

　　下右为粘性活塞的开路特性。靠前的线路凹下去的那一个方块上的红石导线和两边方块表面的红石导线正常相连，可以让信号通过。而后面的那个线路，凹下去方块的红石导线与两边方块的红石导线被上方的方块阻隔。这时就构成了开路。而粘性活塞可以推拉方块，就可以利用该特性让特定的线路选择通还是断。断路或者说开路的特性就意味着粘性活塞和普通线路可以构成三态门结构，这种开路可以看做是现实中电路的高阻抗状态。

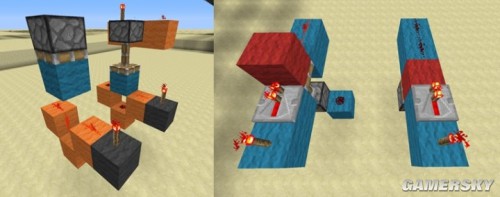

　　下左仍然是活塞开路特性，只不过活塞从水平方向转移到竖直方向。左边活塞收回是通路，右边活塞推出是开路。

　　下右是利用充能特性和活塞开路特性的结合电路。红色方块作为可推拉方块当其收回的时候前面的继电器和后面的红石导线没有连接，所以是开路，而当活塞将红色方块推出后继电器会给红色方块充能，这时被充能的红色方块不仅会像后方的导线输出信号，也会激活下方的活塞。即此时活塞就算不被其他信号激活也会被红色方块永久激活，只要继电器信号不撤去，无论活塞下方的输入端（比如最下层的那个蓝色方块）是什么信号，都不会改变活塞推出的状态。这种特性的直接意义就是只要一个短信号激活活塞，就会输出一个永久信号。

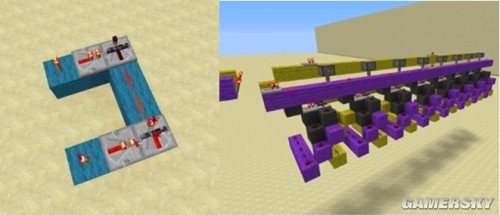

　　继电器锁存特性（储存器原理）：继电器的最后一个特性是锁存器。如下左，上下两个横着放的继电器通电，右边两个继电器上就会加上一条黑色的横条，这就表示右边两个继电器被锁住了，他们将保持原来的信号一直不变，不管输入端是高电平还是低电平。而当左边的两个继电器不通信号的时候，右边两个继电器就不再锁存。锁存器的出现使得大规模储存器缩小体积变成了可能（虽然仍很难在游戏可加载范围内放上足够多的储存器）

　　利用这个特性我设计了一种可同时读写的储存器单元如下右，是一个1byte的储存器。

其他类型的信号单元

　　下左方块上有一个按钮，这个按钮的功能是输出一个1秒（10t）的信号，按一下会给其所在的方块充能1秒。这一特性可以用于操作者对机器的操控。下右为拉杆，拉杆可以置于两种状态，打开的状态会输出永久信号，关闭的状态不输出信号。
