1660Ti/1660可下岗 出人意料的1660 Super显卡首测

2019-10-29 21:24:09 来源:游民星空[原创] 作者:Kalama 编辑:Alexeik 浏览:loading

iGame GTX 1660 Super Ultra 6G供电与散热

  拆掉散热器,看看内部构造。

游民星空
看的出来,其实GTX 1660 Super用不了多少空间,右边的空白PCB是为了撑起散热器

游民星空
PCB下边缘处设计了一条加强筋,透过PCB固定在背板上

游民星空
铝合金背板既能保护PCB表面细微的阻容元件,也能辅助散热

游民星空
供电模块特写

  iGame GTX 1660 Super的PCB采用供电内侧置的紧凑型布局,核心原生四相供电+显存单相双回路供电,每相供电配备双桥整合式的LF-PAK功率IC,全密闭式防磁抗震电感,整体用料还是十分精致的。

游民星空
散热器本体的鳍片整列规模不小,拥有两根纯铜镀镍热管

游民星空

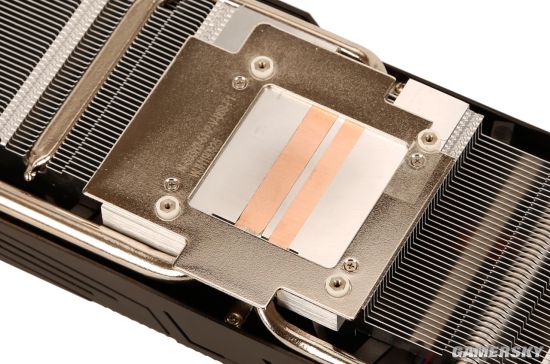

导热接触面特写

  核心接触采用热管直贴式设计,核心显存一体式散热。6mm+8mm热管刚好能覆盖长条形的TU116核心DIE表面,周边的铝板接触面负责带走显存热量。管热和鳍片的衔接采用穿Fin工艺而非回流焊,对于这个定位的显卡而言热传导率也足够了。
